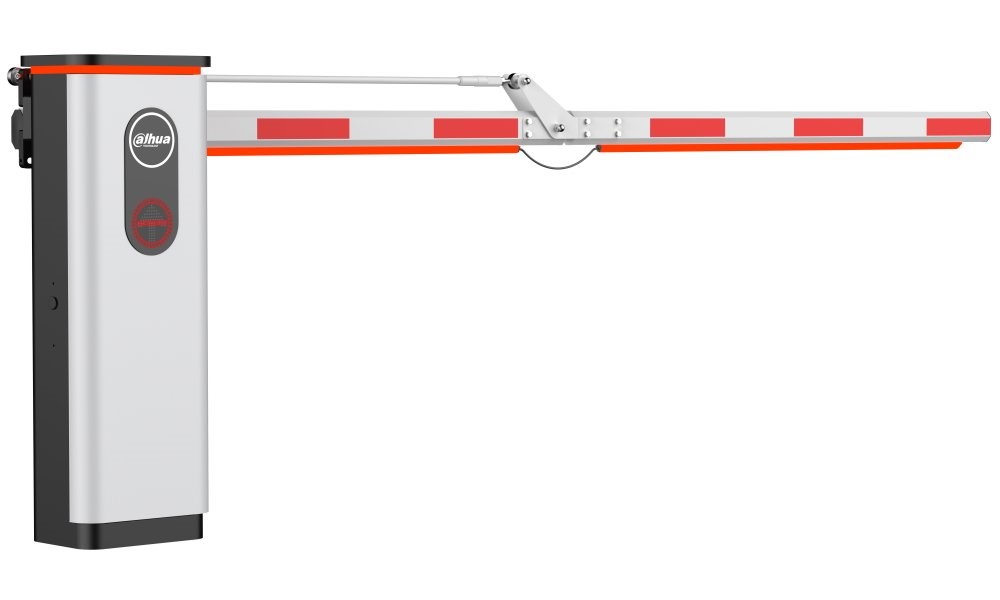

IPMECD-206E-RF-ML

Závora se skládacím ramenem a bezvřetenovým designem určená pro vjezdy a výjezdy parkovišť, hotelů, škol, rezidenčních areálů a kancelářských budov.

Model DHI-IPMECD-206E-RF-ML je vybaven integrovaným 24V DC bezkartáčovým motorem s převodem 150:1 a otáčkami 2 000 RPM, který zajišťuje tichý a stabilní provoz s životností 3,5 milionu cyklů. Bezvřetenový adaptivní modul umožňuje přizpůsobení různým typům a délkám ramen bez nutnosti ručního seřizování – závora je připravena k provozu okamžitě po instalaci.

Závora podporuje konfiguraci přes Bluetooth prostřednictvím mobilní aplikace, která umožňuje otevírání a zavírání, prohlížení provozních záznamů a aktualizaci firmwaru. Směr provozu lze přepínat mezi levým a pravým (výchozí je pravý). Kovová skříň z tažené oceli s protikorozní úpravou a krytím IP54 zajišťuje odolnost pro venkovní instalace v různých povětrnostních podmínkách.

Konektivita a integrace
Závora disponuje jedním portem RS-485 a 9 I/O porty, z nichž 2 slouží jako stavové výstupy (plně otevřeno / plně zavřeno). Komunikace přes RS-485 umožňuje získávat provozní záznamy včetně počtu a typu operací a chybových kódů. Bezdrátová komunikace využívá Bluetooth v pásmu 2,402–2,480 GHz (standardy GFSK, π/4-DQPSK) a sub-1G pásmo 433,82–434,02 MHz s modulací ASK pro dálkové ovládání.

Instalace a mechanické provedení
Závora se instaluje přišroubováním základny k podkladu pomocí kotevních šroubů (4× M12×160). Skříň z tažené oceli s protikorozní úpravou odolává nárazům a deformacím. Integrovaný LED displej zobrazuje informace o přístupu. Směr provozu (levý/pravý) je přepínatelný bez nutnosti mechanických úprav.

ZÁKLADNÍ SPECIFIKACE

Typ ramene: skládací rameno
Délka ramene: 3–4 m (9,84–13,12 ft)
Modely ramen: IPMECD-F-ML-M1515, IPMECD-F-ML-M2020
Doba otevření/zavření: 2–6 s
Typ motoru: DC bezkartáčový, 24 V
Otáčky motoru: 2 000 RPM
Převodový poměr: 150:1
Životnost motoru: 3,5 milionu cyklů
Napájení: 220–240 VAC
Příkon: < 210 W
Výstupní napájení: 12 V ± 5 % (až 1 A)
Port RS-485: 1
I/O porty: 9
Stavové výstupy: 2 (plně otevřeno, plně zavřeno)
Dálkové ovládání: až 40 m ve volném prostoru, až 40 spárovaných ovladačů
Bluetooth: 2,402–2,480 GHz, GFSK, π/4-DQPSK, –15,7 až +6,4 dBm
Sub-1G: 433,82–434,02 MHz, ASK, –10 dBm
Provozní teplota: –35 až +65 °C
Skladovací teplota: –35 až +65 °C
Provozní vlhkost: 10–90 % RH, bez kondenzace
Odolnost větru: stupeň 6
Krytí: IP54
Rozměry (D × Š × V): 340,0 × 260,0 × 978,0 mm
Hmotnost (netto): 35,1 kg
Hmotnost (brutto): 42,9 kg
