PFE221-LS1220CP-M60

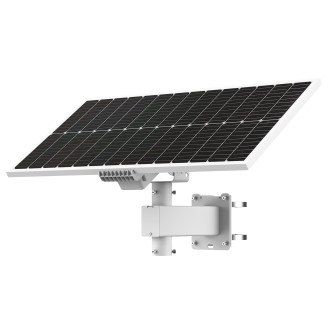

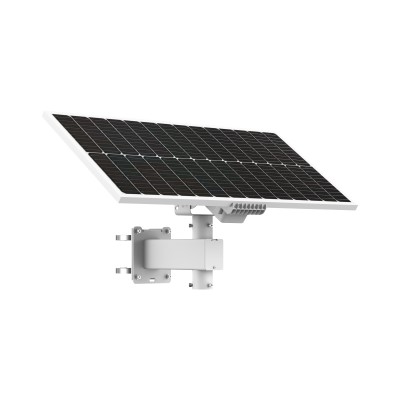

Integrovaný solární napájecí systém Dahua DH-PFE221-LS1220CP-M60 zajišťuje spolehlivé napájení bezpečnostních kamer a dalších zařízení v lokalitách bez přístupu k elektrické síti.

Systém kombinuje monokrystalický solární panel s výkonem 60 Wp a ternární lithiovou baterii s kapacitou 20 Ah (nominální napětí 11,1 V) v jednom integrovaném celku. Díky tomu je instalace jednoduchá a zahrnuje kameru, solární panel i baterii jako jeden kompaktní celek. Nabíjení probíhá metodou PWM, výstupní napětí systému se pohybuje v rozsahu 9–12,6 VDC s maximálním výstupním proudem 5 A.

Systém je vybaven ochranou proti nízkým teplotám – při teplotě baterie 0 °C se automaticky spustí vyhřívání, které se zastaví při dosažení 5 °C. Tím je zajištěn bezproblémový provoz i v zimních podmínkách. Krytí IP66 chrání zařízení před prachem a silným proudem vody.

Výkon baterie v různých teplotních podmínkách
Při teplotě +20 °C dosahuje baterie ≥99 % jmenovité kapacity, při +55 °C ≥90 % a při –20 °C ≥70 % jmenovité kapacity (vždy při vybíjecím proudu 0,2 C). Vybíjení je inhibováno pod –20 °C, nabíjení pod 0 °C.

Výpočet doby provozu na baterii
Orientační dobu provozu lze vypočítat jako: Doba pohotovostního provozu (h) = 222 Wh ÷ celkový příkon zařízení (W). Například při celkovém příkonu 3 W je doba provozu přibližně 74 hodin.

Požadavky na umístění a provoz
Zařízení vyžaduje přímé sluneční osvětlení po dobu alespoň 3,5 hodiny denně při standardní intenzitě osvětlení. Maximální provozní nadmořská výška je 3 000 m. Provozní vlhkost 10–95 %.

ZÁKLADNÍ SPECIFIKACE

Výstupní napětí systému: 11,1 VDC (rozsah 9–12,6 VDC)
Maximální výstupní proud: 5 A
Metoda nabíjení: PWM

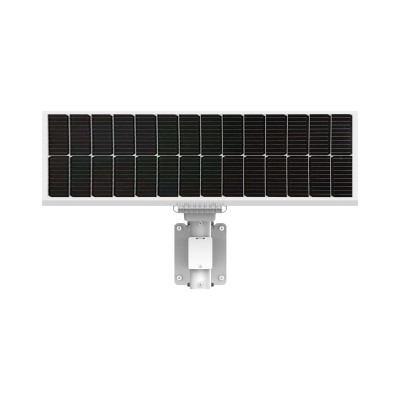

Typ solárního panelu: monokrystalický křemík
Maximální výkon panelu: 60 Wp (±10 %)
Účinnost panelu: ≥17 %
Provozní napětí panelu: 16,24 VDC
Provozní proud panelu: 3,69 A
Typ baterie: ternární lithium
Nominální napětí baterie: 11,1 VDC
Nominální kapacita baterie: 20 Ah (+20 °C, 0,2 C), tolerance ±3 %
Maximální nabíjecí proud: 10 A
Horní limit nabíjecího napětí: 12,6 VDC ± 0,1 VDC
Cyklická životnost: 500 cyklů (≥80 % počáteční kapacity)
Výstupní porty: 2 × voděodolný port Φ5,5 mm × Φ2,1 mm × 10 mm
Komunikace: RS-485 (1 × svorkovnicový voděodolný port)

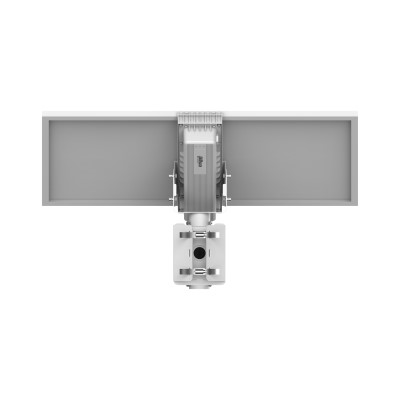

Materiál rámu panelu: hliníková slitina; kryt baterie: PC; konzola: Q235

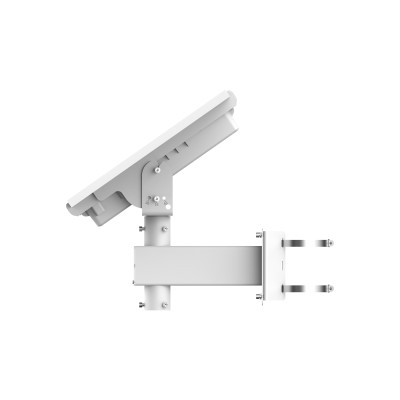

Instalace: montáž na svislý stožár Φ80–140 mm
Nastavitelný úhel: 20°; 35°; 50°
Rozměry (D × Š × V): 790,0 × 442,8 × 445,5 mm
Hmotnost (netto): 8,6 kg
Provozní teplota (nabíjení): –20 až +50 °C
Provozní teplota (vybíjení): –20 až +55 °C
Skladovací teplota: –35 až +60 °C (do 3 měsíců); –10 až +25 °C (do 6 měsíců)
Krytí: IP66
Barva: bílá
