LANTESTLCD76-SONDA

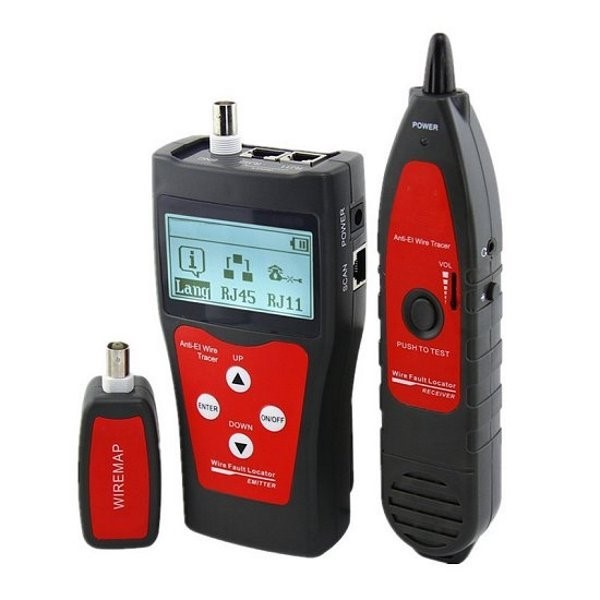

XtendLan LANTESTLCD76-SONDA

Tester UTP/STP (RJ-45), koaxiálních (BNC) a telefonních (RJ-11) vedení s výbavou detekční sondy pro vyhledávání kabelového spojení. Ohmické metody měření, LCD displej.

ZÁKLADNÍ SPECIFIKACE

Displej: LCD, 128 x 64 px
Funkce: Auto off
Baterie: 9 V
Pracovní teplota: -10 až 60 °C
Rozměry testeru: 175 x 80 x 43 mm
Rozměry sondy: 218 x 42 x 29 mm
Rozměry smyčky: 107 x 30 x 24 mm

Typ měřených kabelů:

• UTP/STP typicky CAT5, CAT5E, CAT6
• koaxiální kabely
• USB propojovací kabely
• telefonní a jiné jedno-párové kabely

  Druhy měření:

• Měření délky vodičů, odrazová metoda
• Test na rozpojení / zkrat s identifikací umístěná závady
• Schéma zapojení vodičů v kabelu – jen pro porty RJ45 s loobackem
• Vyhledávání kabelových vedení pomocí sondy
• Identifikace kabelu

  Přesnost délkového měření:

• pro neznámý kabel po provedení předchozí kalibrace na vzorku nejméně 10 m délky: 2 % z délky a +/- 0,5 m
• pro kabely CAT5E: 3 % z délky a +/- 0,5 m
