DAHUA TECHNOLOGY PFM920-5EU-black Síťový kabel, UTP, drát, 4pár, Cat5e

Dahua DH-PFM920-5EU

Profesionální venkovní síťový kabel CAT5E s vodotěsným pláštěm pro náročné instalace.

Síťový kabel Dahua DH-PFM920-5EU je určen pro venkovní použití v kabelážních systémech do vzdálenosti 100 metrů. Kabel je vyroben z bezkysličíkové mědi s čistotou 99,97% a disponuje vodotěsným pláštěm MDPE, který zajišťuje ochranu před povětrnostními vlivy. Konstrukce U/UTP (nestíněný) s 24AWG vodiči (průměr 0,5 mm) poskytuje spolehlivý přenos dat při zachování flexibility kabelu.

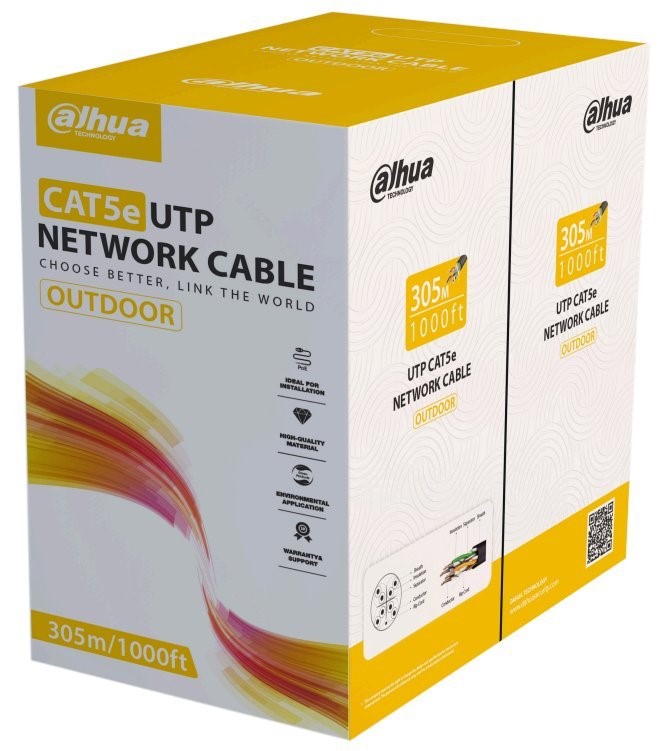

Kabel je dodáván na cívce o délce 305 m (1000 ft) v kartónovém obalu s dvěma vnitřními kartony pro snadnou manipulaci. Splňuje mezinárodní standardy YD/T 3296.2-2018 a ANSI/TIA 568.2-D a je plně kompatibilní s technologií Power over Ethernet (PoE). Všechny použité materiály jsou v souladu s normou RoHS.

Bezkysličíková měď s čistotou 99,97% pro minimální ztráty signálu a maximální vodivost
Vodotěsný plášť MDPE s minimální průměrnou tloušťkou 0,7 mm odolný vůči UV záření
Maximální stejnosměrný odpor vodiče 9,5 Ω na 100 m při teplotě 20 °C
Charakteristická impedance 100 Ω ± 15 Ω pro optimální přenos signálu
Minimální izolační odpor 5000 MΩ·km a dielektrická pevnost 1 kV DC po dobu 1 minuty
Útlum maximálně 22 dB/100 m při frekvenci 100 MHz
Provozní teplotní rozsah -20 až +60 °C, instalační 0 až +50 °C
Minimální poloměr ohybu při instalaci je 15× vnější průměr kabelu

Konstrukce a materiály
Kabel se skládá ze 4 kroucených párů s izolací z HDPE (vysokohustotní polyetylen) o minimální průměrné tloušťce 0,21 mm. Barevné značení izolace odpovídá standardu: modrá/bílomodrá, oranžová/bílooranžová, zelená/bílozelená, hnědá/bílohnědá. Kabel obsahuje trhací šňůru z polyesteru 500D pro snadné odstranění pláště a transparentní polyesterovou pásku o šířce 20 mm.

Elektrické vlastnosti
Maximální nerovnoměrnost stejnosměrného odporu činí 2% v rámci páru a 4% mezi páry. Přeslech na blízkém konci (NEXT) dosahuje hodnoty ≥35,3 dB/100 m při 100 MHz, návratový útlum (Return Loss) je ≥20,1 dB/100 m při 100 MHz.

Mechanická odolnost
Plášť vykazuje pevnost v tahu ≥13,5 MPa a tažnost při přetržení ≥150%. Izolace má pevnost v tahu ≥16 MPa a tažnost ≥300%. Vodiče vydrží prodloužení při přetržení minimálně 15%. Kabel prošel testy nízkoteplotního ohybu a tepelného šoku bez vzniku trhlin.

ZÁKLADNÍ SPECIFIKACE

Typ kabelu: U/UTP CAT5E (nestíněný)
Vodič: bezkysličíková měď 99,97%, 24AWG, 0,5 mm ± 0,01 mm
Počet párů: 4
Izolace: HDPE, průměr 0,89 mm ± 0,06 mm
Plášť: MDPE černý, průměr 5,2 mm ± 0,4 mm
Délka: 305 m ± 2 m (1000 ft)
Charakteristická impedance: 100 Ω ± 15 Ω
Max. útlum: 22 dB/100 m při 100 MHz
NEXT: ≥35,3 dB/100 m při 100 MHz
Provozní teplota: -20 až +60 °C
Instalační teplota: 0 až +50 °C
Skladovací teplota: -10 až +40 °C
Standardy: YD/T 3296.2-2018, ANSI/TIA 568.2-D
Rozměry balení: 406 × 404 × 216 mm
Hmotnost netto: 8,5 kg ± 0,6 kg
Hmotnost brutto: 9,3 kg ± 0,6 kg
