UC711+WT401-Flat-FL-868M

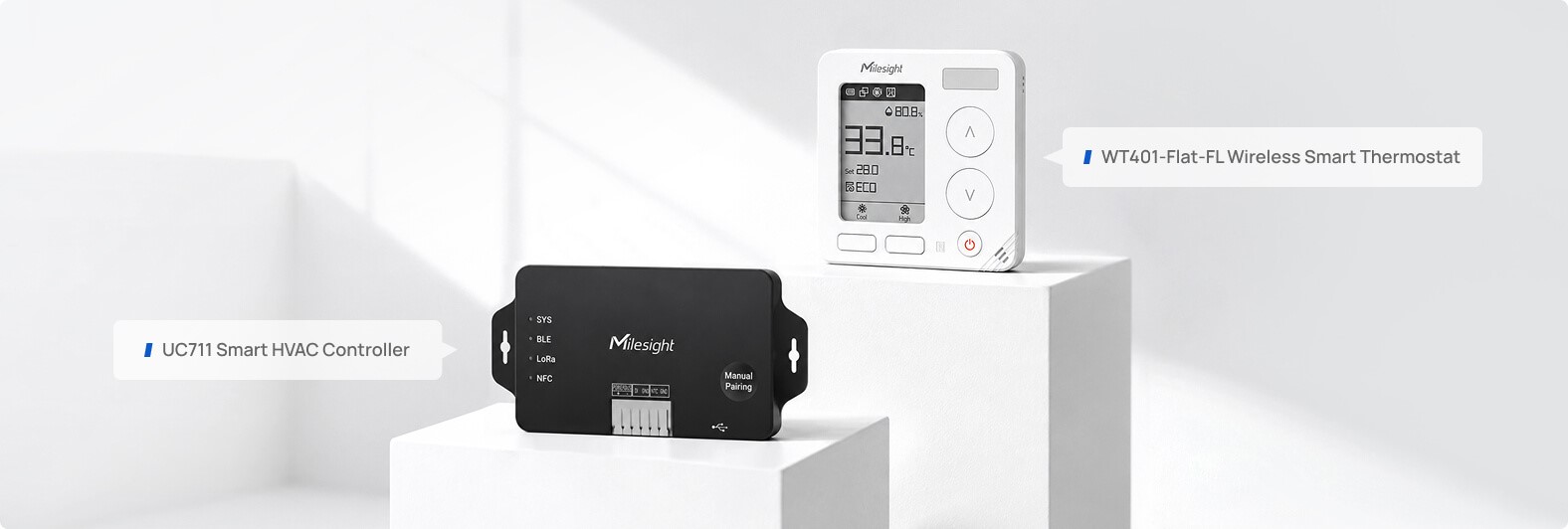

Sada Inteligentního kontroléru UC711 pro 24V HVAC/PTAC systémy vytápění, větrání a chlazení v bytových domech a hotelech s termostatem WT401

Inteligentní 24V HVAC/PTAC regulátor UC711 je určen pro řízení větrání, vytápění a klimatizační jednotky v bytových domech a hotelech. Ve spojení s termostatem WT401-Flat-F poskytuje UC711 intuitivní ovládání tepelného komfortu v místnostech a zároveň umožňuje správcům centrálně konfigurovat, monitorovat a spravovat zařízení HVAC/PTAC (vytápění, větrání a chlazení).

Kontrolér UC711 může komunikovat s prostorovým termostatem WT401-Flat-F buď bezdrátově pomocí Bluetooth nebo po drátu prostřednictvím PowerBUS sběrnice. Pro centralizovanou vzdálenou konfiguraci, monitorování, skupinové ovládání a průběžnou údržbu používá kontrolér UC711 bzdrátového LoRaWAN protokolu pro komunikaci s LoRaWAN bránami a vzdáleným síťovým IoT serverem. Spojení kontroléru UC711 a LoRaWAN termostatu WT401 poskytuje lokální tepelný komfort s centralizovaným ovládáním. Bezdrátové LoRaWAN zařízení nabízí flexibilní umístění s rychlou a levnou instalací.

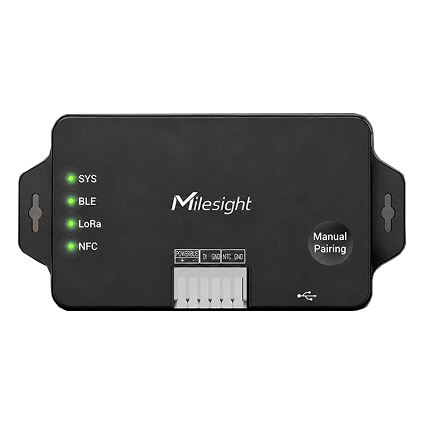

Vlastnosti kontroleru UC711-868M

• standardní PTAC 24VAC rozhraní (terminál C-RC-Y1-GL-GH-W1-O/B)
• ovládání teploty, režimu a ventilátoru
• automatické plánování teploty
• podpora LoRaWAN Multicast pro ovládání skupiny kontrolerů UC711
• regulace více místností současně ve skupinovém provozu
• automatická ochrana proti zamrznutí (prostřednictvím WT401)
• detekce otevřeného okna (prostřednictvím WT401)
• možnost připojení externího NTC senzoru pro přenosu regulaci teploty
• ovládání HVAC/PTAC podle obsazenosti/přítomnosti v prostoru (prostřednictvím WT401)
• digitální vstup pro připojení čtečky vstupní přístupové karty do hotelového pokoje
• ovládání HVAC/PTAC podle přístupové karty pro vstup do hotelového pokoje
• monitorování nastavených teploty a spouštění alarmu při překročení prahových hodnot
• lokální paměť pro uložení až 1000 záznamů
• opakovaný přenos dat při výpadku signálu
• bezdrátový přenos LoRaWAN, Milesight D2D
• regulace a ovládání PTAC (2 ohřev/1 chlazení)
• ovládání klimatizace (1 ohřev/1 chlazení)
• ovládání tepelného čerpadla (2 ohřívače/1 chlazení)
• terminálové svorky s PTAC rozhraním: RC, C, Y1, W1, O/B, GM, GL, GH
• výstupní relé AC 24V (150mA, max. 1A)
• rozsah regulace teploty 5 °C ~ 35 °C
• regulace Topení, Chlazení, Automaticky
• režim ventilátoru Nízký, Střední, Vysoký, Automatický, Cirkulace

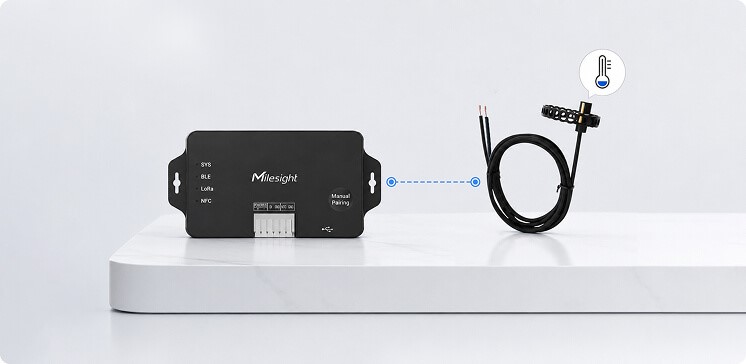

• 1× NTC vstup pro externí teplotní NTC čidlo
• 1× DI vstup pro kartové čtečky, magnetické spínače atd.
• ochrana proti zamrznutí, zpoždění ventilátoru
• vizuální indikace stavu UC711 pomocí LED: SYS, BLE, LoRa, NFC
• tlačítko pro restart/reset
• tlačítko pro ruční párování
• USB port typu C pro napájení a konzoli
• rozhraní PowerBUS a bezdrátový protokol Milesight D2D pro komunikaci s WT401

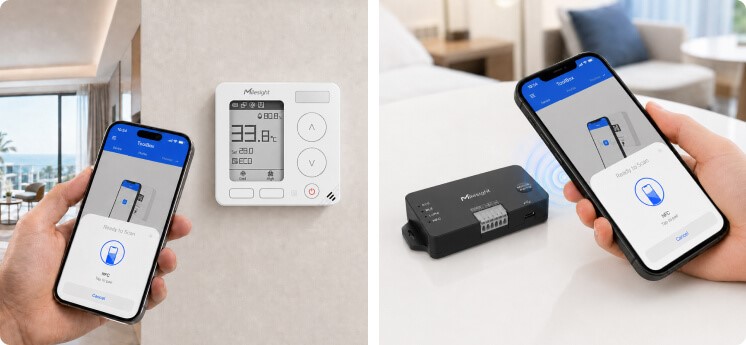

• flexibilní konfigurace pomocí NFC nebo Bluetooth 5.3 z mobilního telefonu

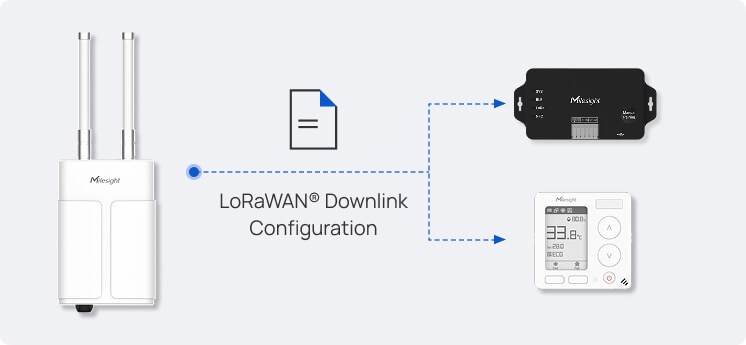

• LoRaWAN downlink pro vzdálenou konfiguraci a aktualizaci FW

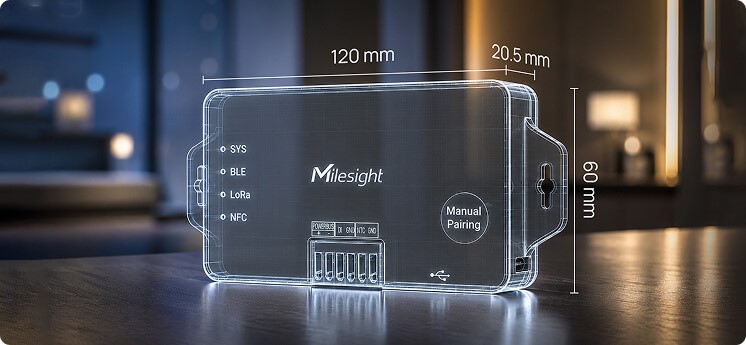

• kompaktní provedení kontroléru UC711 o rozměrech 120x60x20.5mm
• napájení 24 V AC (150 mA, max. 1A) přes drátové svorky (RC+C) nebo 5V DC přes port typu C

Vlastnosti prostorového LoRaWAN termostatu WT401-Flat-FL-868M

• kompatibilní s HVAC regulátorem Milesight UC711, PTAC systémy, RTU a termostatickou radiátorovou LoRaWAN® hlavicí WT101
• teplotní a vlhkostí TH čidlo (-20 °C ~ 60 °C, 0 % - 100 % relativní vlhkosti)
• zabudované pohybové PIR čidlo s dosahem 6 metrů pro detekci lidské přítomnosti a optimalizaci regulace
• 2,7" e-ink displej (s elektronickým inkoustem)
• měkké podsvícení displeje, pohodlné ovládání v noci (WT401-Flat-FL)
• zobrazení stavových hodnot (teploty, vlhkosti, režimu, výkonového stupně, stavu)
• ergonomicky navržená tlačítka
• podporuje 8 vlastních rozvrhů
• 4 režimy regulace teploty, 6 režimů ventilátoru
• inteligentní plánování podle zón a podlaží
• režimy obsazeno/neobsazeno podle pracovních dnů v týdnu a o víkendu
• diskrétní PIR čidlo obsazenosti bytu (WT401-Flat-FL)
• energetická úspora až 25%
• upozornění na anomálie v reálném čase
• trvale nízké/vysoké teploty spustí alarm
• detekce otevření okna
• ochrana proti neoprávněné manipulaci
• ochrana proti zamrznutí
• uzamčení ovládacích tlačítek Lock
• bezdrátová technologie s kompatibilní podporou LoRaWAN protokolu
• podpora multicast pro hromadné ovládání
• kompatibilní se standardními LoRaWAN® bránami a síťovými IoT servery
• kompatibilní s vývojovou platformou Milesight
• podpora vzdálených IoT Cloud serverů
• vzdálená efektivní správa dat a ovládání vytápění a klimatizace
• NFC nebo Bluetooth 5.0 pro konfiguraci jedním dotykem
• podpora bezdrátové aktualizace firmwaru (FUOTA)
• volitelné napájení z vyměnitelné baterie (až 5 let provozu) nebo AC/DC 24V, DC 5V (USB-C), Powerbus (DC 24V)
• pro bezdrátovou instalaci a nabízí různé možnosti napájení
• krytí IP30
• rozměry 86 x 86 x 24 mm

Souprava inteligentního prostorového LoRaWAN termostatu WT401 s kontrolérem je určena pro 24V řízení větrání, vytápění (HVAC) a klimatizačních jednotek (PTAC) v bytových domech a hotelech. Sada poskytuje intuitivní ovládání tepelného komfortu v místnostech a zároveň umožňuje správcům budov centrálně konfigurovat, monitorovat a spravovat HVAC/PTAC zařízení (vytápění, větrání a chlazení).

Hlavní vlastnosti termostatické regulační sady (WT401+UC711)

Komplexní řízení a regulace klimatizačních jednotek

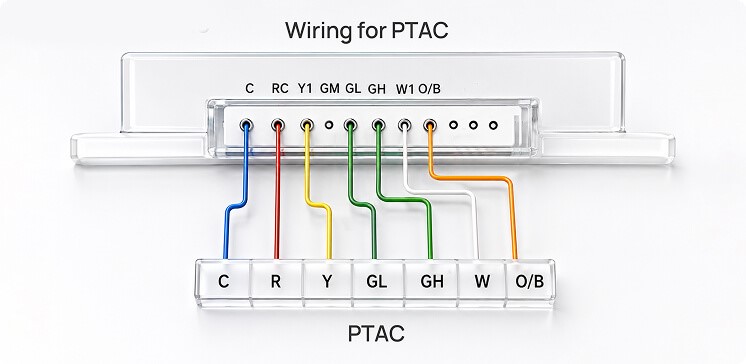

Standardizované rozhraní PTAC 24VAC (terminál C-RC-Y1-GL-GH-W1-O/B) poskytuje širokou kompatibilitu s běžnými klimatizačními jednotkami (PTAC) pro regulaci teploty v rozsahu 5°C až 35°C s režimy topení, chlazení a automatickým režimem. Automatická ochrana proti zamrznutí, detekce otevřeného okna a až 8 časových plánů, z nichž každý obsahuje 16 časových úseků poskytují přirozený tepelný komfort.

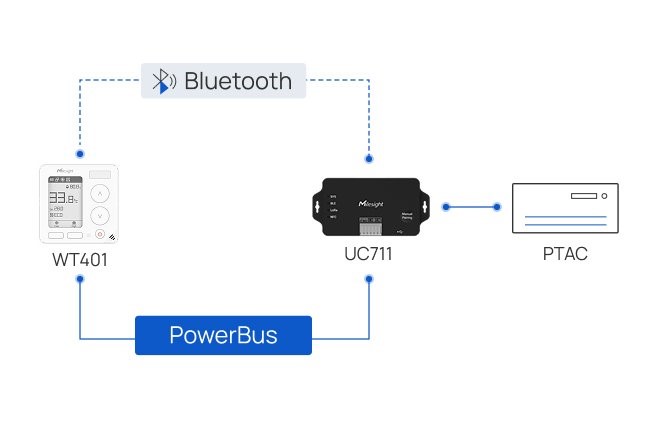

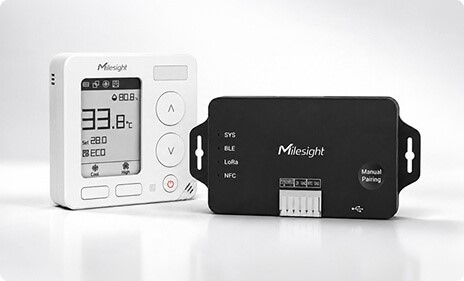

Flexibilní propojení termostatu WT401 s řídicím kontrolerem UC711
Kontrolér UC711 může komunikovat s prostorovým termostatem WT401 buď bezdrátově pomocí Bluetooth (případně s protokolem Milesight D2D s nízkou latencí) nebo prostřednictvím PowerBUS sběrnice se stabilním kabelovým připojením. Nabízejí tak řadu možností pro různé požadavky na dodatečnou instalaci.

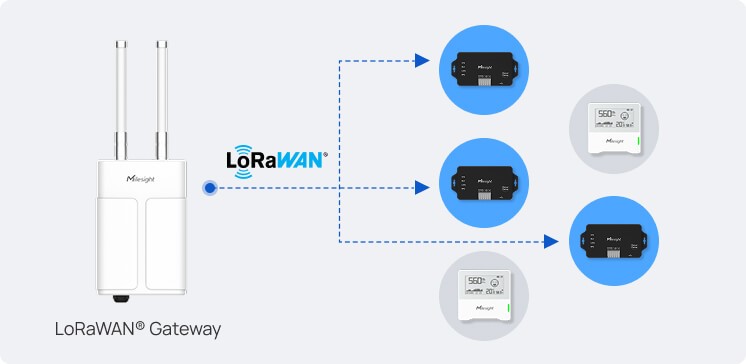

Vzdálená a centralizovaná správa systémů HVAC
Pro centralizovanou vzdálenou konfiguraci, monitorování, skupinové ovládání rozptýlených kontrolerů a průběžnou údržbu používá kontrolér UC711 bezdrátový LoRaWAN protokol pro multicast komunikaci s LoRaWAN bránami a vzdáleným síťovým IoT serverem. Pro škálovatelné aktualizace firmwaru bez nutnosti návštěv na místě se využívá technologie FUOTA (Firmware Update Over-The-Air).

Ovládání přizpůsobené potřebám hostů a jejich soukromí
2,7" E-Ink displej termostatu WT401 zobrazuje aktuální teplotu, režim a stav ventilátoru. Velká tlačítka usnadňují ovládání a integrovaný diskrétní PIR senzor pro snímání přítomnosti zajišťuje ochranu soukromí hostů.

Vhodné pro modernizaci hotelových klimatizačních jednotek (PTAC)

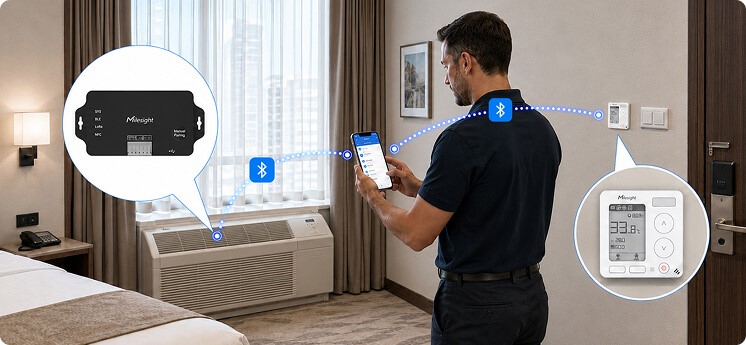

Stávající hotelové pokoje
Bezdrátová komunikace mezi termostatem WT401 a řídicím kontrolérem UC711 eliminuje potřebu instalace nové kabeláže ve stěnách, díky čemuž je tato sada ideální pro pokoje, kde by nové rozvody způsobovaly rušivé zásahy a vysoké investice.

Energeticky úsporné řízení větrání, vytápění a chlazení (HVAC)
Díky automatické detekci přítomnosti pomocí integrovaného PIR detektoru a aktivaci HVAC prostřednictvím hotelové vstupní pokojové karty, automatickým časovým plánům, detekci otevřených oken a skupinové správě je omezen zbytečný provoz HVAC a PTAC jednotek.

Centralizovaný provoz
Spojením kontroléru UC711 a termostatu WT401 poskytuje tato sada lokální tepelný komfort s dálkovou konfigurací, centrálním ovládáním a průběžnou správou zařízení v celém objektu prostřednictvím bezdrátové LoRaWAN sítě.

Rychlejší a levnější instalace
Bezdrátové LoRaWAN zařízení nabízí flexibilní umístění s rychlou a levnou instalací.

Úspory a měřitelné výnosy
Na základě interního modelu hotelu se 120 pokoji a 70% obsazeností by toto řešení mohlo snížit náklady na elektřinu pro systémy HVAC odhadem o 37,7% ve srovnání s tradičním, nemodernizovaným uspořádáním. Odhadovaná doba návratnosti je přibližně 1,6 roku (skutečné výsledky se mohou lišit v závislosti na podmínkách daného projektu).
