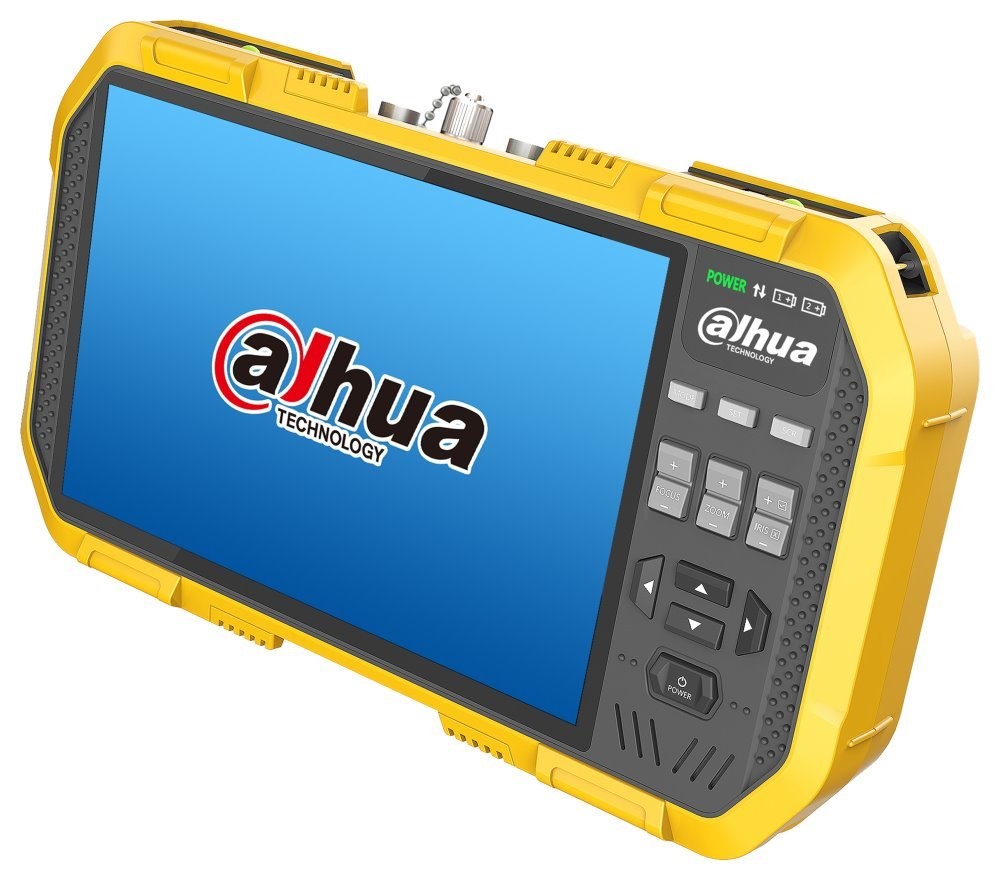

Diagnostický nástroj pro IP kamerové systémy, HD analogové systémy (AHD, HD-CVI, HD-TVI atd.), digitální HDMI a SD analogové kamerové systémy (PAL, NTSC). Náhled na obraz z kamery na 7" barevném dotykovém IPS displeji (1920 x 1200).
Diagnostikuje PTZ protokoly na sběrnici RS-485, uživatel může ovládat PTZ kamery pomocí různých protokolů (více než 30 protokolů včetně Pelco-D/P, Samsung, Panasonic, Lilin a Yaan), podpora protokolu Onvif pro konfiguraci IP adres, napájecí výstup pro kameru DC 12 V, audio/RS-485 ovládání, funkce digitálního multimetru, optoměřič, testování síťových kabelů pomocí TDR, Wi-Fi testování, napájení PoE nebo DC 12 V.
Tester kamerových systémů pro všechny moderní HD analogové a digitální kamerové systémy. Je zvláště vhodný pro práci v terénu, kdy je třeba odstraňovat závady na kamerových rozvodech provedených pomocí koaxiální a UTP kabeláže. Velmi usnadňuje instalaci a nastavování PTZ kamer - různé protokoly, nastavení rychlosti, otáčení, zoom, ostření, automatický sken, ovládání menu kamer atd. Šikovná je i možnost pracovat jako malý monitor, například pro připojení na místní nahrávací zařízení.
Na baterie je poskytována záruka 6 měsíců. Baterie je spotřební materiál s omezenou životností.
ZÁKLADNÍ SPECIFIKACE
PTZ diagnostika:
Videogenerátor:
TDR (Time-Domain Reflectometer)
IPC testy:
Další testy:
Vlastnosti optického měření:
Typ detektoru: InGaAs
Rozsah (testovaného výkonu): -70 dBm až +10 dBm
Kalibrované vlnové délky: 1625/1550/1480/1310/1300/850 nm
Přesnost měření: < ± 3 % dB (-10 dBm, +22 °C); < ± 5 % dB (FS, +22 °C)
Rozlišení: lineární: 0,1 %, logaritmické: 0,01 dBm
Konektor: FC/PC
Fyzické vlastnosti:
Rozhraní:
Wi-Fi (802.11a/n/ac)
1x napájecí port (DC 12 V)
1x výstupní napájecí port (DC 12 V)
1x audio vstup + 1x audio výstup
1x USB typ A (host) + 1x USB micro B (slave)
2x RJ-45 (gigabit)
2x HDMI (vstup a výstup)
1x RS-485
1x OPM
4x multimeter
2x BNC (vstup a výstup)
Displej: 7" barevný LCD, dotykový, IPS, rozlišení 1920 x 1200
Napájení: DC 12 V nebo PoE 48 V
Baterie: 2 přihrádky pro baterie, typ Li-ion (18,5 Wh)
Výdrž baterie: kombinovaná doba provozu je přibližně 10 hodin (lze pracovat na jednu baterii)
Provozní teplota: -10 až +55 °C
Rozměry: 235 x 135 x 45 mm
Hmotnost: 0,93 kg
LCD monitory
Technologie LCD panelu je založena na průchodu světla mezi molekulami tekutých krystalů orientováných elektrickým polem. Světlo nejdříve prochází prvním polarizačním filtrem, který zadržuje polovinu polarizovaného světla a druhou (kolmo polarizovanou) polovinu světla první filtr propuští. Polarizaci druhé poloviny procházejícího světla postupně ovlivňuje (mění nebo zachovává) různě orientovaná vrstva molekul tekutých krystalů. Za vrstvou molekul, kterými druhá polovina světla prochází, je druhý polarizační filtr, který je ale opačně (kolmo) orientovaný vůči prvnímu polarizačnímu filtru. Na druhém polarizačním filtru je druhá polovina světla buď zadržena nebo propuštěna, podle toho, jak byly molekuly tekutého krystalu právě orientovány a pozměnily polarizaci světla. Kdyby mezi prvním a druhým opačně orientovaným polarizačním filtrem tekuté krystaly nebyly, světlo by bylo postupně prvním a potom i druhým filtrem zcela zadrženo. Orientace molekul krystalů (např. do spirály) ovlivňuje polarizaci procházejícího světla, které je podle výsledné polarizace druhým filtrem zadrženo nebo propuštěno. Orientaci molekul tektutého krystalu ovlivňuje elektrické pole vytvářené elektrodami. Tvar a vzájemná poloha elektrod ovlivňuje způsob orientace tekutých krystalů a tudíž polarizaci procházejícího světla. Řez LCD panelu se ve směru světelného zdroje skládá z desky prvního polarizačního filtru, první elektrody, několika vrstev molekul tekutého krystalu, druhé elektrody, a druhého - kolmo orientovaného polarizačního filtru vůči prvnímu filtru (vrchní vrstva je případně opatřena filmem zlepšujícím pozorovací úhly).
Z hlediska napájení elektrod se LCD technologie dělí na pasivní a aktivní. LCD panely se skládají z jednotlivých obrazových bodů („pixelů“). U aktivní technologie jednotlivé pixely reprezentují tenké foliové tranzistory (TFT – „Thin Film Tranzistors“), které jsou složeny ze tří subpixelů se základními RGB barvami (červené, zelené a modré). Bílé podsvícení s filtrováním základních barev vytváří na LCD panelu pomocí TFT technlogie barevný obraz. Výhodami LCD technologie oproti CRT jsou menší rozměry LCD panelu (především hloubka), nízká hmotnost a nižší spotřeba elektrické energie. Mezi sporné vlastnosti mohou patřit parametry jako doba odezvy, jas, kontrast, pozorovací úhly a podání barev.
Porovnávané vlastnosti LCD monitorů:
Copyright © 2009, ESCAD® Trade s.r.o.
(kopírování autorských textů bez souhlasu není dovoleno)
Výrobce | DAHUA TECHNOLOGY |
