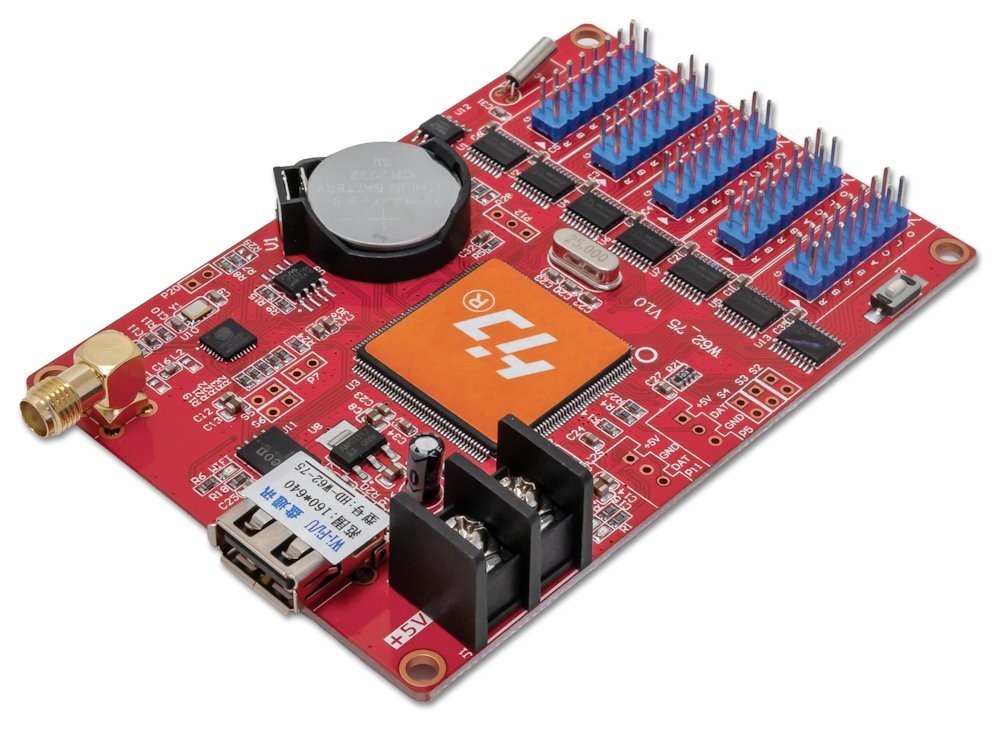

XL-LECW6275HU

Ovládací jednotka (řídicí karta) určená pro LED panely (zvláště ovládání prostřednictvím Wi-Fi). Ovládací aplikace LEDArt v mobilním telefonu je velmi intuitivní a dovoluje velmi snadnou grafickou úpravu běžících textů atd. Jednotka se hodí zvláště pro laiky, kteří potřebují občasné úpravy textů na jejich především textových panelech.

Vlastnosti:

• Jednobarevné, dvoubarevné a plnobarevné panely
• Do rozlišení 640 x 160 a 1280 x 64 (tj. 100k ovládaných bodů)
• Rozhraní pro připojení LED modulu: 5x HUB75
• Komunikační rozhraní: Wi-Fi (802.11b/g, 2,4 GHz) s anténním konektorem RP-SMA, USB typ A port (female) pro flash disk
• Napájení: 5 V (4,2 až 5,5 V), šroubová svorkovnice
• Testovací tlačítko/mikrospínač
• 3 přípojné 2-pin porty na desce pro ovládání spínačem (není osazeno konektorem), mají více funkcí dle aktuálního programu:
• Přepnutí programu na následující, spouštění časovače, čítání nahoru
• Přepnutí programu na předchozí, reset časovače/čítání dolů
• Ovládání běhu programu, pauza, zastavení čítač
• Port pro připojení snímače teploty a vlhkosti (3-pin, není osazeno konektorem)
• Port pro připojení IR snímače pro ovládání z dálkového IR ovladače (3-pin, není osazeno konektorem)
• Port pro připojení snímače jasu (3x 2-pin, není osazeno konektorem)
• Kód modelu: Huidu HD-W62-75 V1.0
• Název ovládací aplikace: LEDArt
• Ovládací aplikace pro Windows: HD2020
• Rozsah pracovní teploty: -40 až +80 °C
• Příkon: méně než 0,5 W
• Rozměr: 68 x 100 mm (upevňovací otvory 62 x 94 mm)

Funkce:

• Až 1000 různých sekvencí/programů
• Spouštění sekvencí řízeno kalendářem, automatické nebo vnějším povelem
• Kalendář může být spouštěn dle data (od-do), dle hodin (od-do), v určitý den v týdnu
• Až 20 překryvných oblastí na displeji
• Texty
• Obrázky, pro něž si snadno vyberete nějaký animační efekt
• 3D texty
• Teplota, s možným doprovodným textem, nastavitelná korekce čidla
• Čas (hodiny), v řadě způsobů formátování zobrazení, jednořádkové/dvouřádkové a více řádkové
• Odpočet, nastavitelný cílový čas (kalendářní) nebo odpočítání po stisku vnějšího tlačítka
• Více než 40 použitelných předprogramovaných efektů pro pohyb textu a změny pozadí
• Libovolné natočení displeje, zrcadlení, převracení
• Přímá podpora zpracování souborů ve formátu Excelu (XLS) a Flash player (SWF)
• Možnost přímého připojení snímače pro teplotu, vlhkost, IR ovladač a 3 tlačítkový ovladač
• Možnost ovládání jasu LED modulů dle denní doby nebo dle snímače

ZÁKLADNÍ SPECIFIKACE

Rozlišení (max.): 640 x 160 a 1280 x 64
Rozhraní pro LED modul: 5x HUB75
Komunikační rozhraní: Wi-Fi (802.11b/g), USB typ A
Napájení: 5 V (4,2 až 5,5 V), šroubová svorkovnice
Rozměry: 100 x 68 mm
