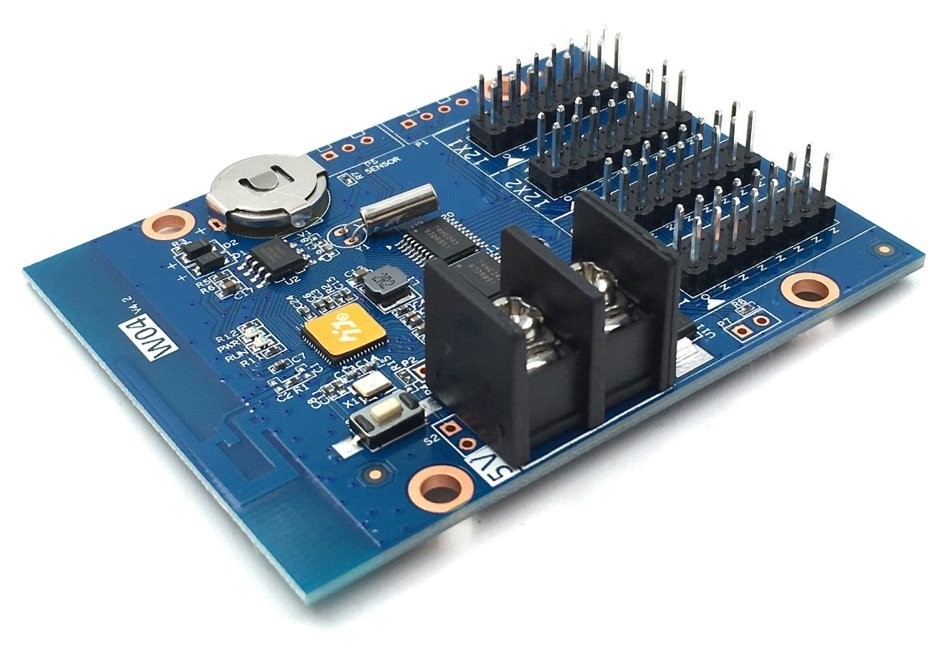

XL-LECW04HU

Ovládací jednotka (řídicí karta) určená pro LED panely (zvláště ovládání prostřednictvím Wi-Fi). Ovládací aplikace LEDArt v mobilním telefonu je velmi intuitivní a dovoluje velmi snadnou grafickou úpravu běžících textů atd. Jednotka se hodí zvláště pro laiky, kteří potřebují občasné úpravy textů na jejich především textových panelech.

Vlastnosti:

• Jednobarevné a dvoubarevné panely
• Do rozlišení 512 x 64, 1024 x 32, 1536 x 16
• Rozhraní pro připojení LED modulu: 4x HUB12
• Komunikační rozhraní: Wi-Fi (802.11b/g, 2,4 GHz), anténa integrována na desce, dosah cca. 15m, AP
• Napájení: 5 V (4,2 až 5,5 V), šroubová svorkovnice
• Testovací tlačítko/mikrospínač
• 3 přípojné 2-pin porty na desce pro ovládání spínačem (není osazeno konektorem), mají více funkcí dle aktuálního programu:
• Přepnutí programu na následující, spouštění časovače, čítání nahoru
• Přepnutí programu na předchozí, reset časovače/čítání dolů
• Ovládání běhu programu, pauza, zastavení čítač
• Port pro připojení snímače teploty a vlhkosti (3-pin, není osazeno konektorem)
• Port pro připojení IR snímače pro ovládání z dálkového IR ovladače (3-pin, není osazeno konektorem)
• Port pro připojení snímače jasu (2-pin, není osazeno konektorem)
• Kód modelu: Huidu HD-W04HU
• Název ovládací aplikace: LEDArt
• Ovládací aplikace pro Windows: HD2020
• Rozsah pracovní teploty: -40 až +80 °C
• Příkon: méně než 0,5 W
• Rozměr: 91 x 31 mm (upevňovací otvory 75 x 49,2 mm)

Funkce:

• Až 1000 různých sekvencí/programů
• Spouštění sekvencí řízeno kalendářem, automatické nebo vnějším povelem
• Kalendář může být spouštěn dle data (od-do), dle hodin (od-do), v určitý den v týdnu
• Až 20 překryvných oblastí na displeji
• Texty
• Obrázky, pro něž si snadno vyberete nějaký animační efekt
• 3D texty
• Teplota, s možným doprovodným textem, nastavitelná korekce čidla
• Čas (hodiny), v řadě způsobů formátování zobrazení, jednořádkové/dvouřádkové a více řádkové
• Odpočet, nastavitelný cílový čas (kalendářní) nebo odpočítání po stisku vnějšího tlačítka
• Více než 40 použitelných předprogramovaných efektů pro pohyb textu a změny pozadí
• Libovolné natočení displeje, zrcadlení, převracení
• Možnost přímého připojení snímače pro teplotu, vlhkost, IR ovladač a 3 tlačítkový ovladač
• Možnost ovládání jasu LED modulů dle denní doby nebo dle snímače

ZÁKLADNÍ SPECIFIKACE

Rozlišení (max.): 512 x 64, 1024 x 32, 1536 x 16
Rozhraní pro LED modul: 4x HUB12
Komunikační rozhraní: Wi-Fi (802.11b/g)
Napájení: 5 V (4,2 až 5,5 V), šroubová svorkovnice
Rozměry: 91 x 31 mm
