OTDRHD-22M

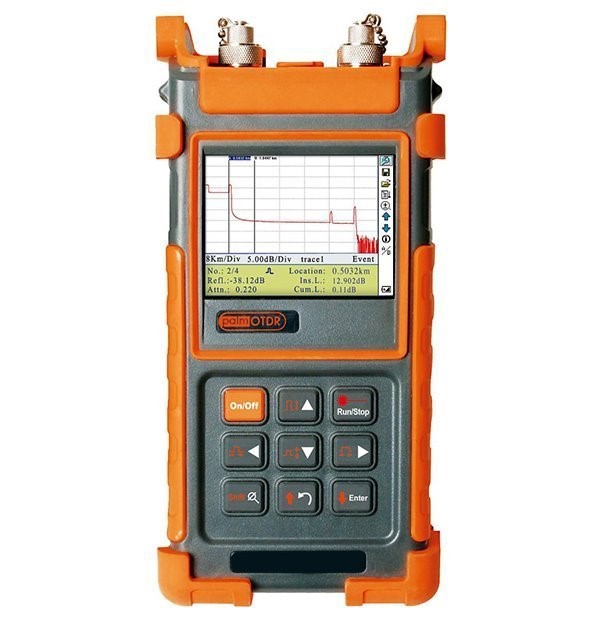

Ruční reflektometr OTDR pro dvě vlnové délky 850 a 1300 nm, Multimode mode. Velký dynamický rozsah 21/24 dB. Lehký, barevný displej, RS-232 a USB rozhraní, software pro analýzu v PC.

Přístroj je určen pro diagnostiku FTTx sítí s delšími rozsahy. Měří OTDR, světelný výkon (Power Meter), je zdrojem pro měření výkonu, disponuje VFL lokátorem.

Poznámka:
Součástí balení není předřadné vlákno (zajišťuje prodloužení segmentu při měření tak aby se eliminovala mrtvá zóna při měření).
Předřadné vlákno/kabel objednejte v délce a typu konektorů dle potřeby.
Při délce pulzu 2500 ns je mrtvá zóna cca 375 m. Délku předřadného vlákna tedy stačí do 500 m.

Na baterie je poskytována záruka 6 měsíců. Baterie je spotřební materiál s omezenou životností.

ZÁKLADNÍ SPECIFIKACE

Vlastnosti měření:

Zdroj světla: laserová dioda, Class I
Laserový zdroj světla pro další měření: > -7 dBm
Výstupní konektor: FC a SC
Vlnové délky: 850 a 1300 nm, +/-20 nm
Dynamický rozsah: 21/24 dB
Identifikační mrtvá zóna: 1,8 m
Útlumová mrtvá zóna: 8 m
Přesnost měření vzdálenosti: +/- 1m + 0,005 % * délka trasy + vzorkovací frekvence přepočítaná na vzdálenost
Přesnost měření útlumu: +/- 5 %, max. +/- 0,25 dB
Přesnost měření odrazu: +/- 4 dB
Volitelný rozsah měření:
850 nm: 0.1, 0.3, 0.5, 1.3, 2.5, 5, 10
1300 nm: 0.1, 0.3, 0.5, 1.3, 2.5, 5, 10, 20, 40, 80
Volitelná šířka pulzu:
850 nm: 12 ns, 30 ns, 100 ns, 275 ns, 1 µs
1300 nm: 12 ns, 30 ns, 100 ns, 275 ns,1 µs, 2,5 µs
Volitelná doba průměrování: 15 s - 3 min
VFL lokátor: 650 nm, > -3 dBm, dosah až 5 km
Kapacita paměti: pro 300 měření

Fyzické vlastnosti:

Rozhraní: USB, RS-232
Napájení: baterie/ AC adaptér
Technologie baterie: Ni-MH
Výdrž baterie: 8 hodin měření, 20 hodin standby
Rozměry: 110 x 70 x 22 mm
Hmotnost: 870 g
