OTDRHD-24/22/S20A

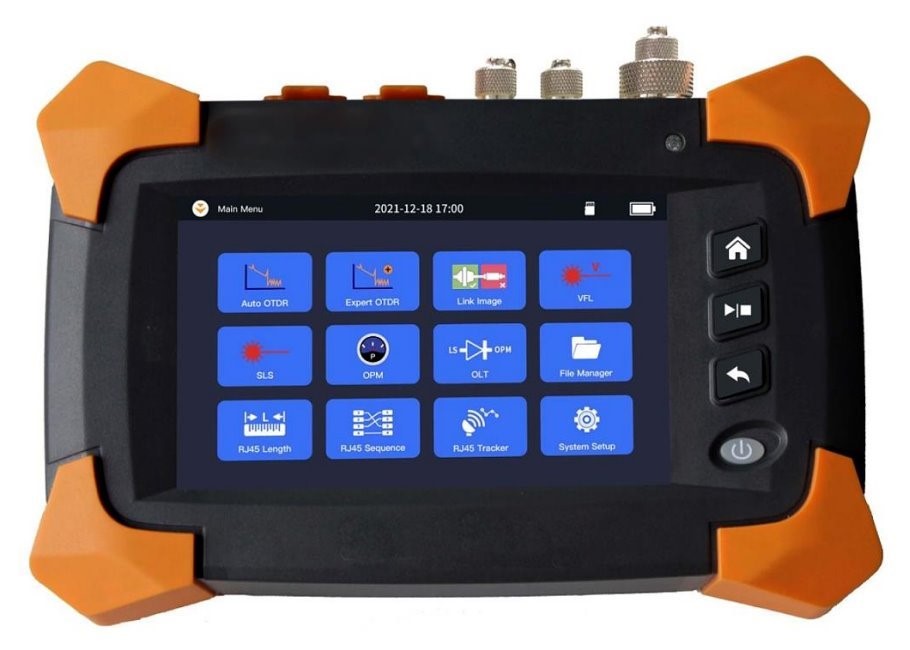

Ruční reflektometr OTDR pro vlnové délky 1310 a 1550 nm, singlemode, dynamický rozsah 24/22 dB, multifunkční provoz [OTDR, Optical Power Meter (OPM), zdroj světla (OLS) a zdroj viditelného světla (VFL)], přístroj je určen pro diagnostiku FTTx sítí apod.

• 5" barevný dotykový displej pro snadné ovládání a rychlou odezvu
• Kompaktní a snadno použitelný
• Testování 2 vlnových délek s dynamickým rozsahem 24/22 dB
• Provoz i na krátkou vzdálenost - 1,5m mrtvá zóna pro měření událostí a 8m mrtvá zóna pro měření útlumu
• Více provozních režimů (automatický & expert režim) a testování v reálném čase
• Inteligentní zobrazení mapy na bázi ikon pomocí snímání několika šířek pulzů
• Podporovaná volitelná funkce testování kabelů RJ-45 (délka kabelu, sekvence a sledování kabelu RJ-45 (k dispozici pro modely ADVANCED))
• Vyhodnocení Pass/Fail a funkce testování ORL
• Podpora ukládání záznamů na paměťovou kartu (až 200 000 záznamů pro 8 GB kartu)
• Generování souboru trasování OTDR (.sor)
• PC software pro dávkové zpracování dat a jejich analýzu
• USB pro nabíjení a přenos dat
• Snadné pořizování snímků obrazovky
• 6600 mAh Lithiová baterie (8 h provoz & 20 h pohotovostní režim)

SPECIFIKACE

Vlastnosti měření OTDR:
Zdroj světla: laserová dioda
Vlnová délka: 1310/1550 nm (±20 nm)
Dynamický rozsah: 24/22 dB
Útlumová mrtvá zóna: 8 m
Mrtvá zóna detekce události: 1,5 m
Nastavitelný rozsah měřiče: 500 m, 1/2/4/8/16/32/64/100 km
Přesnost měření vzdálenosti: ±(1 m + 5 × 10^-5 × délka trasy + vzorkovací frekvence)
Rozlišení měření útlumu: ±0,05 dB/dB
Přesnost detekce odrazu: ±3 dB
Rozlišení vzorkování: 0,05~8 m
Konektor: FC/UPC (výměnné SC, ST)
Kapacita paměti: slot pro paměťovou kartu, podporující uložení více než 200 000 záznamů

Vlastnosti měřiče výkonu světla OPM:
Vlnové délky: 850/1300/1310/1490/1550/1625/1650 nm
Citlivost: -50 ~ +26 dBm
Přesnost: ±5 %
Rozlišení: 0,01 dB
Konektor: univerzální (2,5 mm)

Vlastnosti zdroje světla OLS:
Vlnová délka: 1310/1550 nm (±20 nm)
Vysílací výkon zdroje světla: ≥ -5 dBm (nastavitelné)
Stabilita zdroje světla: CW, ±0,5 dB @ 15 min (po 15 minutách zahřívání)
Režimy vysílání: CW, 270 Hz, 330 Hz, 1 kHz, 2 kHz
Konektor: FC/UPC (výměnné SC, ST)

Vlastnosti zdroje viditelného světla VFL:
Zdroj viditelného světla: červené světlo 650 nm (±20 nm)
Výkon: ≥ 10 mW
Režimy vysílání: CW, 1 Hz, 2 Hz
Konektor: univerzální (2,5 mm)

Fyzické vlastnosti:
Displej: 5", barevný & dotykový
Napájení: baterie Li-ion 3,7 V (kapacita 6600 mAh), nabíjení adaptérem DC 5 V (2 A)
Výdrž baterie: 8 h provoz & 20 h pohotovostní režim
USB port: USB-C pro napájení, stahování dat a upgrade firmware
Paměť: slot pro paměťovou kartu (8 GB), podpora uložení až 200 000 záznamů

Software:
PC software OTDR dokáže zobrazovat, analyzovat a upravovat trasovací soubory, generovat a tisknout (komplexní report).
