OTDRHD-32V

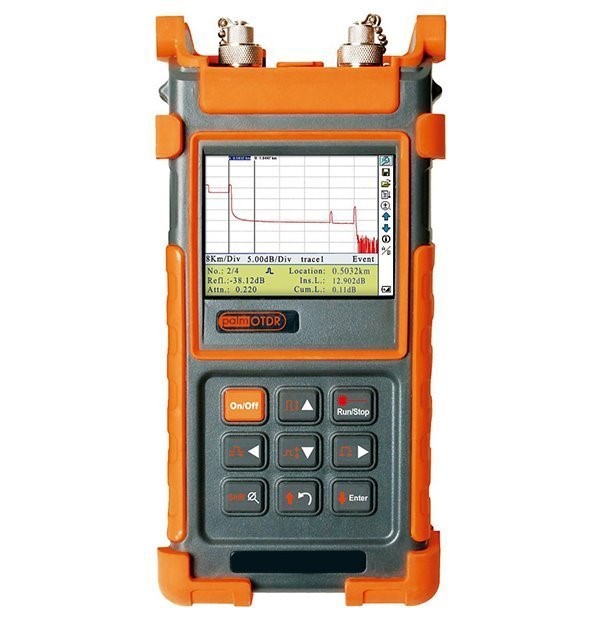

Ruční reflektometr OTDR pro dvě vlnové délky 1310 a 1550 nm, Single mode. Velký dynamický rozsah na obou vlnových délkách 32 dB. Lehký, barevný displej, RS-232 a USB rozhraní, software pro analýzu v PC.

Přístroj je určen pro diagnostiku FTTx sítí s velkými rozsahy. Měří OTDR, světelný výkon (Power Meter), je zdrojem světla pro měření (Laser Source), má viditelný zdroj světla pro vizuální detekci závad (VFL).

Poznámka:
Součástí balení není předřadné vlákno. (zajišťuje prodloužení segmentu při měření tak aby se eliminovala mrtvá zóna při měření).
Předřadné vlákno/kabel objednejte v délce a typu konektorů dle potřeby.
Při délce pulzu 2500 ns (měření cca do 100 km) je mrtvá zóna pouze 375 m. Na většinu měření tedy stačí bez problémů předřadné vlákno do 500 m.

Na baterie je poskytována záruka 6 měsíců. Baterie je spotřební materiál s omezenou životností.

ZÁKLADNÍ SPECIFIKACE

Vlastnosti měření:

Zdroj světla: laserová dioda, Class I
Výstupní konektor: FC a SC
Vlnové délky: 1310 a 1550 nm, +/-20 nm
Dynamický rozsah: 32 dB pro obě délky
Identifikační mrtvá zóna: 2,5 m
Útlumová mrtvá zóna: 14 m
Přesnost měření vzdálenosti: +/- 1 m + 0,005 % * délka trasy + vzorkovací frekvence přepočítaná na vzdálenost
Přesnost měření útlumu: +/- 5 %, +/-0,25 dB max.
Přesnost měření odrazu: +/- 4 dB
Volitelný rozsah měření: 0,3 - 240 km (0,3; 1,3; 2.5; 5, 10, 20, 40, 80, 120, 160, 240 km)
Volitelná šířka pulzu: 5 ns - 20 000 ns (5, 10, 30, 100, 300, 1000, 2500, 10000, 20000 ns)
Volitelná doba průměrování: 15 s - 3 min
Zdroj viditelného světla: 650 nm, -3 dBm, viditelné pro sítě do 5 km
Kapacita paměti: pro 300 měření

Fyzické vlastnosti:

Rozhraní: USB, RS-232
Napájení: baterie/ AC adaptér
Technologie baterie: Ni-MH
Výdrž baterie: 8 hodin měření, 20 hodin standby
Rozměry: 196 x 100 x 64 mm
Hmotnost: 870 g
