SP11UTP3

Profesionální přepěťová ochrana pro UTP vedení s podporou PoE a Gigabit Ethernetu.

Přepěťová ochrana navržená k ochraně síťového zařízení před přechodnými přepěťovými stavy. Velké jednorázové přepěťové události, jako je blesk, mohou dosahovat stovek tisíc voltů a způsobit okamžité nebo přerušované selhání zařízení. Blesk a anomálie v napájení představují pouze 20 % přepěťových špiček, zbývajících 80 % je způsobeno interně. I když jsou tyto špičky menší, vyskytují se častěji a při dlouhodobém působení mohou poškodit citlivé elektronické zařízení.

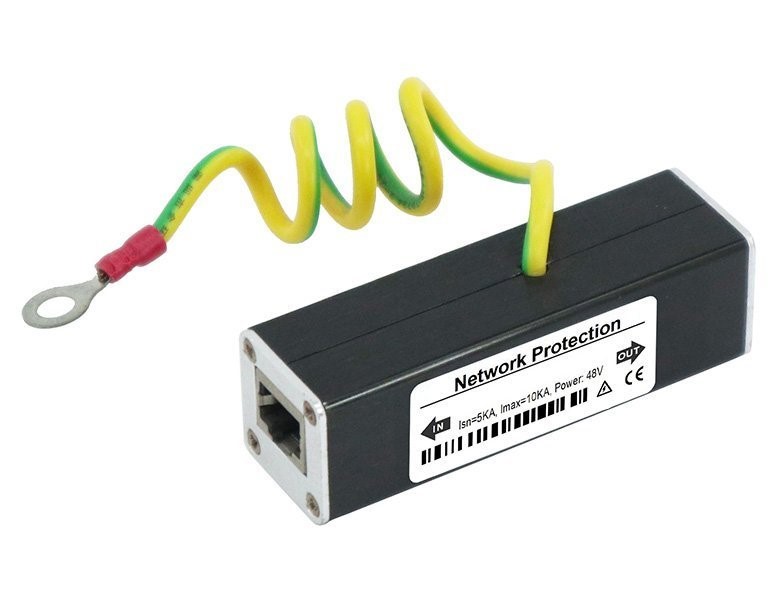

Ochrana podporuje přenosové rychlosti 10/100/1000 Mbps včetně PoE (Power over Ethernet) a chrání dva páry vodičů (1, 2 a 3, 6). Zařízení je vybaveno zemnícím vodičem pro bezpečný odvod přepětí do země. Kompaktní hliníkové pouzdro o rozměrech 85 × 25 × 25 mm a hmotnosti 80 g umožňuje snadnou instalaci v jakémkoli prostředí.

Ochrana a spolehlivost
Zařízení nabízí víceúrovňovou ochranu s velkým rozsahem vybíjecího proudu. Maximální vybíjecí proud mezi vodiči a ochranným zemněním (PE) dosahuje 2 kA, zatímco jednotlivé páry jsou chráněny proudem 0,3 kA. Impulzní omezovací napětí je nižší než 20 V, což zajišťuje efektivní ochranu připojeného zařízení.

Instalace a konstrukce
Kompaktní hliníkové pouzdro s jasným označením umožňuje snadnou identifikaci a instalaci. Zemnění je realizováno pomocí prodlužovacího vodiče. Ochrana je vhodná pro instalaci v rozvaděčích, venkovních skříních nebo přímo u chráněného zařízení.

ZÁKLADNÍ SPECIFIKACE

Port: 2× RJ-45
Reakční doba: ≤1 ns
Jmenovité provozní napětí: 48 V
Max. napětí: 56 V
Životnost (MTBF): >30 000 hodin
Maximální vybíjecí proud (8/20 µs): 0,3 kA (páry 1, 2 a 3, 6), 2 kA (mezi vodiči a PE)
Impulzní omezovací napětí (10/700 µs): <20 V (páry 1, 2 a 3, 6)
Izolační odpor: ≥0,4 MΩ
Vložný útlum: ≤0,5 dB
Poměr stojatých vln: ≤1,2
Přenosová rychlost: 10/100/1000 Mbps
Provozní teplota: -20 až +55 °C
Rozměry: 85 × 25 × 25 mm
Hmotnost: 80 g
