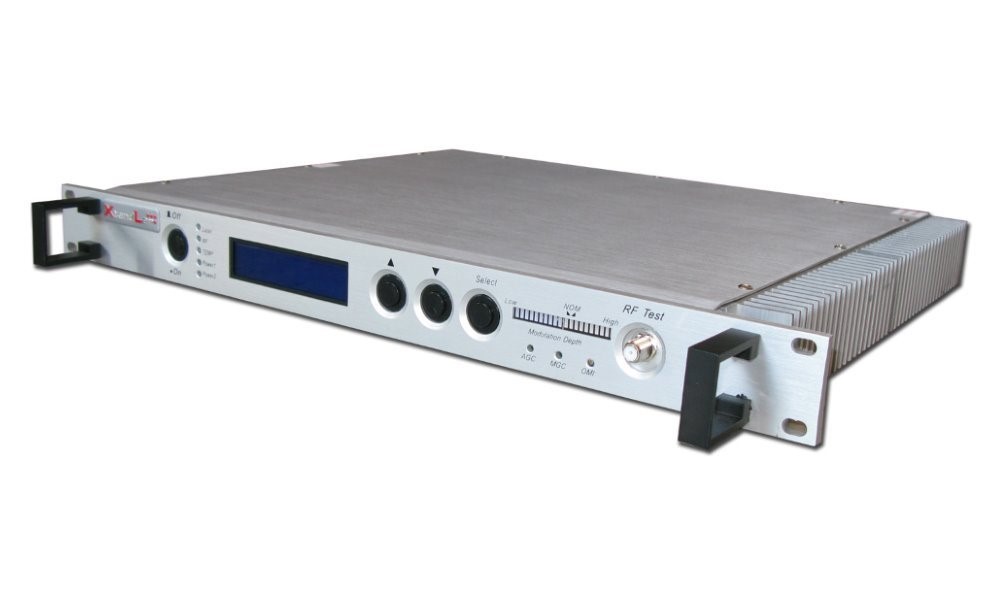

CTO51-0305A

Optický vysílač pro přenos CATV po optickém vlákně, 1550 nm, jeden optický výstup, přenáší celé pásmo 47-862 MHz do optického výstupu. Určen pro připojení optických přijímačů. Pro distribuci na mnoho klientů se předpokládá připojení na optický zesilovač. S automatickým řízením zesílení RF vstupu (AGC).

Zesílení vstupní úrovně ovládáno pomocí AGC, je tím redukována nutnost zohlednit šířku přenášeného pásma na hodnotu vstupního signálu.

Určen pro menší sítě v rozsahu 5 km. Interní modulátor.

ZÁKLADNÍ SPECIFIKACE

Ovládání: Tlačítkové menu, VFD displej
Rozměry: 19" montáž, 1U
Napájení: 230 V

Optický výstup:

Vlnová délka: 1550 nm +/- 10 nm, DFB laser
Výstup: 1portový, konektor SC/APC
Výstupní výkon: 3 dBm
CNR: 50 dB
CTB: -63 dB
CSO: -57 dB
SBS: 17 dBm

Parametry CNR, CTB, CSO jsou platné jen při použiti vysílače na definovanou vzdálenost. Pokud je vysílač použit na vzdálenost větší, než je doporučeno, hodnoty CNR, CTB, CSO nejsou výrobcem definovány a je nutné předpokládat jejich degradace.

Vstup RF signálu:

Frekvenční rozsah: 47-862 MHz
Vstupní úroveň: 75 až 85 dBuV (15 až 25 dBmV)
Konektor: F

Manuál

Ostatní download

Přední panel:

Zadní panel:
