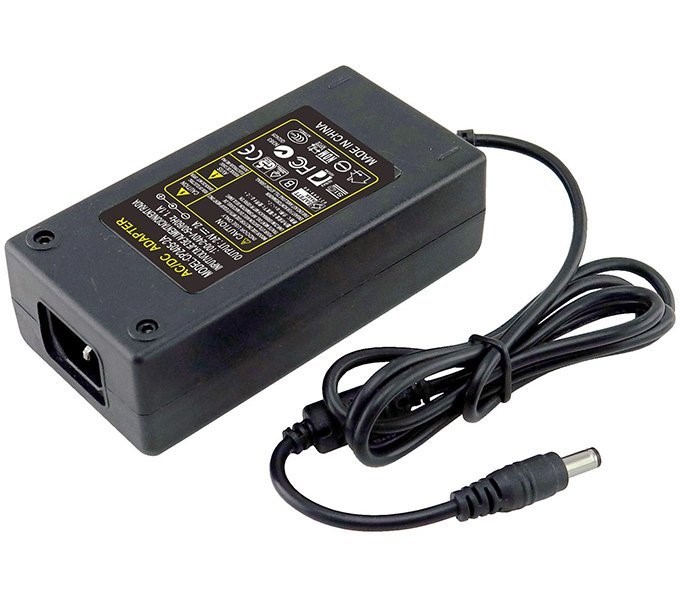

ZS01-24-2

Průmyslový AC-DC napájecí zdroj s výstupem 24 V DC určený pro napájení elektronických zařízení a zabezpečovacích systémů.

Tento univerzální napájecí adaptér převádí střídavé síťové napětí v rozsahu 100–240 V AC na stabilizované stejnosměrné napětí 24 V DC s maximálním proudem 2 A. Díky širokému rozsahu vstupního napětí je zdroj použitelný ve všech světových elektrických sítích. Vestavěný EMI filtr minimalizuje elektromagnetické rušení a zajišťuje čisté výstupní napětí s minimálním zvlněním 120 mVp-p.

Zdroj disponuje účinností 85 % a je osazen vzduchovým chlazením pro spolehlivý provoz. Všechny kusy procházejí 100% burn-in testem při plném zatížení, což garantuje vysokou spolehlivost a dlouhou životnost. Napájecí kabel je součástí balení.

Ochranné funkce
Zdroj je vybaven komplexním systémem ochran. Ochrana proti zkratu automaticky odpojí výstup při detekci zkratu a po odstranění závady se zdroj automaticky obnoví. Ochrana proti přetížení chrání zdroj při zatížení 105–135 % jmenovitého výkonu metodou omezení konstantního proudu. Ochrana proti přepětí aktivuje se při 105–150 % jmenovitého napětí a vypíná zdroj. Ochrana proti přehřátí odpojí výstup při překročení provozní teploty a automaticky se obnoví po ochlazení.

Provozní podmínky
Zdroj je navržen pro provoz v teplotním rozsahu -10 až +50 °C při relativní vlhkosti 20-90 %. Pro skladování je vhodný rozsah -20 až +85 °C při vlhkosti 10–95 %. Teplotní koeficient je ±0,03 %/°C v rozsahu -10 až +50 °C. Zdroj odolává vibracím 10–500 Hz po dobu 10 minut na každou osu.

Obsah balení
Napájecí zdroj, napájecí kabel.

ZÁKLADNÍ SPECIFIKACE

Vstupní napětí: 100–240 V AC, 47–63 Hz
Vstupní proud: 0,48 A při 115 V, 0,24 A při 230 V
Rozběhový proud: studený start 20 A/120 V AC, 40 A/230 V AC
Únikový proud: <1 mA/240 V AC
Výstupní napětí: 24 V DC ±10 %
Výstupní proud: 0–2 A
Výstupní výkon: 48 W
Zvlnění výstupního napětí: 120 mVp-p
Účinnost: 85 % (při plném zatížení)
Nastavitelný rozsah výstupního napětí: ±0,5 %
Chlazení: vzduchové
Provozní teplota: -10 až +50 °C
Rozměry: 113 × 55 × 34 mm
Hmotnost: 172 g
