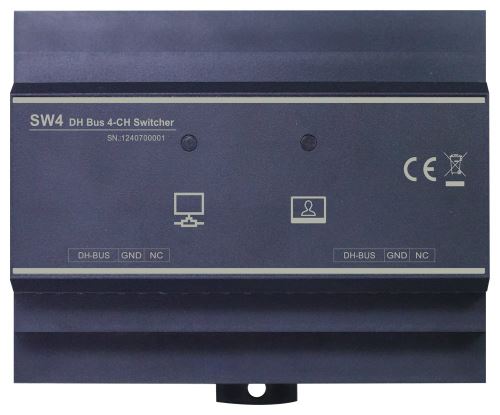

DPA-D2D-SW4

Modul pro navýšení kapacity digitálního dvouvodičového systému XtendLan. Je vybaven dvěma porty pro dva vodiče a dvěma porty pro spolupráci s modulem DPA-D2D-LAN. Každý port umožňuje připojení až 16 monitorů.

• Vstupní 2vodičová sběrnice BUS: připojení ke 2vodičové sběrnici
• Výstupní 2vodičová sběrnice BUS: připojení ke 2vodičové sběrnici
• Svorky RJ-45: připojte k DPA-D2D-LAN pro další 2vodičovou sběrnici
• Přepínač DIP: DIP1 nastavte na zapnuto, pokud "2 wire BUS in" nemá DS1, DIP2 nastavte na zapnuto, pokud "2 wire BUS out" nemá DS1
• Levá LED dioda "In": zapnutá znamená "2 wire BUS in", systém připojen, vypnutá znamená není připojen
• Pravá LED dioda "Out": zapnutá znamená "2 wire BUS out", systém připojen, vypnuto znamená, že není připojen

ZÁKLADNÍ SPECIFIKACE

Napájení: DC 24–28 V (ze sběrnice)
Podpora PoE: ne
Provozní proud: 86 mA
Provozní teplota: 10 až +40 °C
Rozměry: 105 × 90 × 58,4 mm

Méně než 32 monitorů:

48–64 monitorů:

Pozor, 2vodičový kabel pro každý blok musí být od sebe vzdálen nejméně 2 cm. Nemohou sdílet stejný kabelový svazek.
