DEE111R

Přídavný modul pro přístupové systémy s podporou RS-485 a Wiegand komunikace.

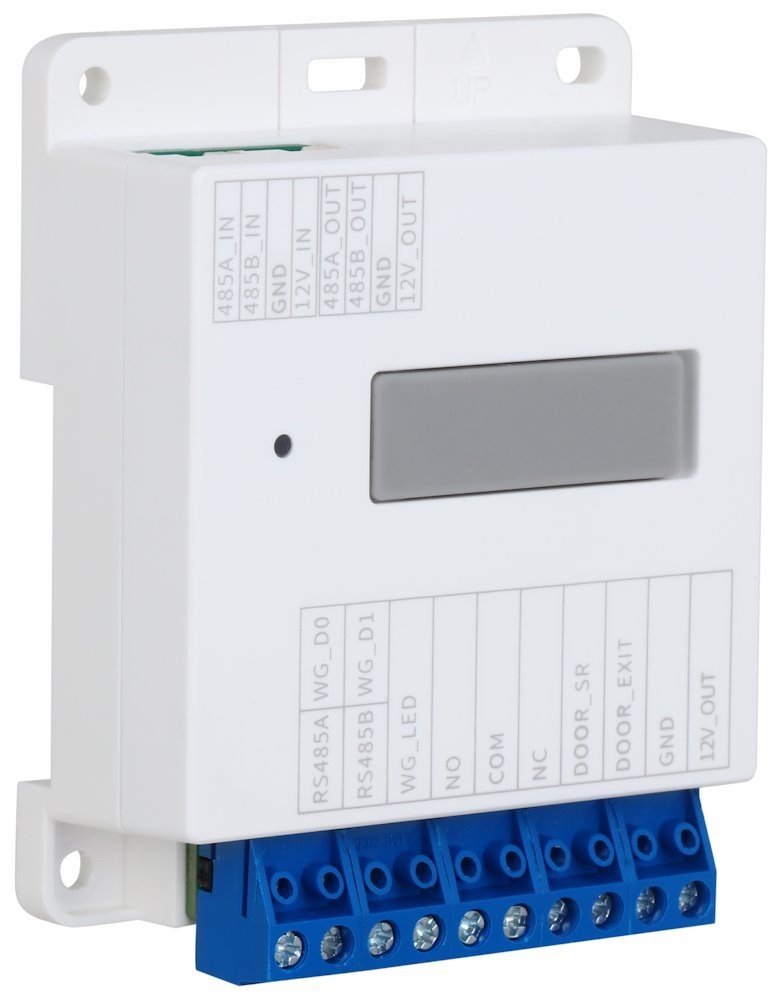

Představujeme univerzální přídavný modul DHI-DEE111R určený pro rozšíření možností přístupových systémů. Modul umožňuje připojení čteček karet a řadičů prostřednictvím RS-485 nebo Wiegand komunikace, přičemž mezi těmito režimy lze snadno přepínat pomocí 1bitového přepínače.

Zařízení podporuje kaskádové zapojení až 8 modulů s maximální přenosovou vzdáleností 100 metrů při použití kabelu RVV 0,5 mm2. Vestavěný napájecí výstup poskytuje 12 V DC s proudem až 500 mA pro napájení připojených periferií. Kompaktní provedení v bílém krytu z PC + ABS materiálu umožňuje povrchovou montáž i instalaci na DIN lištu.

Flexibilní komunikace
Modul disponuje 1 portem RS-485 pro výstup, 1 portem pro vstup a 1 portem pro rozšíření RS-485, který lze přepnout do režimu Wiegand. Přepínání mezi režimy probíhá jednoduše pomocí 1bitového přepínače – pozice 0 aktivuje RS-485, pozice 1 aktivuje Wiegand.

Robustní konstrukce
Zařízení je navrženo pro provoz v náročných podmínkách s pracovním teplotním rozsahem -30 až +60 °C a relativní vlhkostí 10–90 % (nekondenzující). Certifikace CE EMC a CE LVD zaručují splnění evropských bezpečnostních norem.

Indikace stavu
Modul je vybaven kontrolkami napájení a stavu, které poskytují okamžitou vizuální zpětnou vazbu o provozu zařízení.

ZÁKLADNÍ SPECIFIKACE

Materiál krytu: PC + ABS
Komunikace: RS-485 (3 porty) / Wiegand (1 port, přepínatelný)
Napájecí výstup: 12 V DC, 500 mA
Vstupy: 1× tlačítko výstupu, 1× detekce stavu dveří
Výstup: 1× ovládání zámku
Napájení: 12 V DC, 1 A
Spotřeba: ≤ 0,4 W (pohotovostní režim), ≤ 1 W (pracovní režim)
Provozní teplota: -30 až +60 °C
Provozní vlhkost: 10–90 % (RH), nekondenzující
Maximální nadmořská výška: 0–3 000 m
Certifikace: CE EMC, CE LVD
Rozměry: 82,6 × 65 × 25 mm
Hmotnost: 0,15 kg
Barva: bílá
Typ montáže: na povrch / na DIN lištu
