DPA-D2D-RL1

XtendLan DPA-D2D-RL1

Doplňkový modul pro digitální 2drátový systém XtendLan určený k ovládání dveřních zámků nebo světel.
V režimu ovládání zámku DPA-D2D-RL1 umožňuje otevírat zámky vrat, podporuje zámek s vysokou spotřebou energie, s konfigurovatelným časem odemknutí, podporuje odchodové tlačítko.

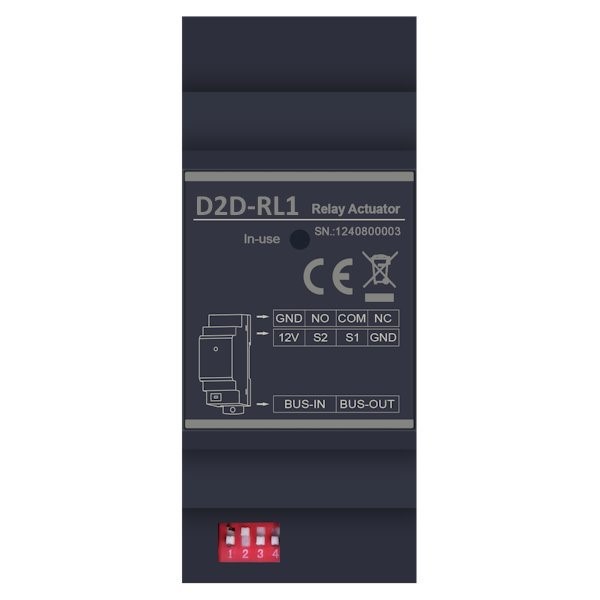

Součásti

• +12V: 12V výstupní napětí. Lze jej použít k napájení zámku (max 300 mA)
• S2: Vyhrazeno.
• S1: Kontakt výstupního tlačítka. Zkratujte tento kontakt a GND pro odemknutí nebo ovládání světla
• GND: Společná zem ostatních 3 kontaktů: S1, S2 a +12V
• NC: Normálně sepnutý kontakt na COM.
• COM: Společný kontakt relé odemykání/ovládání světla
• NO: Normálně otevřený kontakt na COM.
• Ovládací propojka zámku: Pro výběr typu zámku, viz kapitola 4.3, 4.4, 4.5.
• V provozu: Indikátor odemknutí/světla. Při odemknutí nebo rozsvícení se dioda rozsvítí
• Sběrnice: Připojte k vedení sběrnice, bez polarity.
• DIP: Slouží k nastavení adresy RL1.

ZÁKLADNÍ SPECIFIKACE

Napájení: DC 22–30 V (ze sběrnice)
Doba odemknutí: 1–99 s
Napájení zámku: DC 12 V, max 300 mA (interní napájení)
Provozní teplota: -20 až +55 °C
Rozměry: 90 × 58,4 × 35 mm
