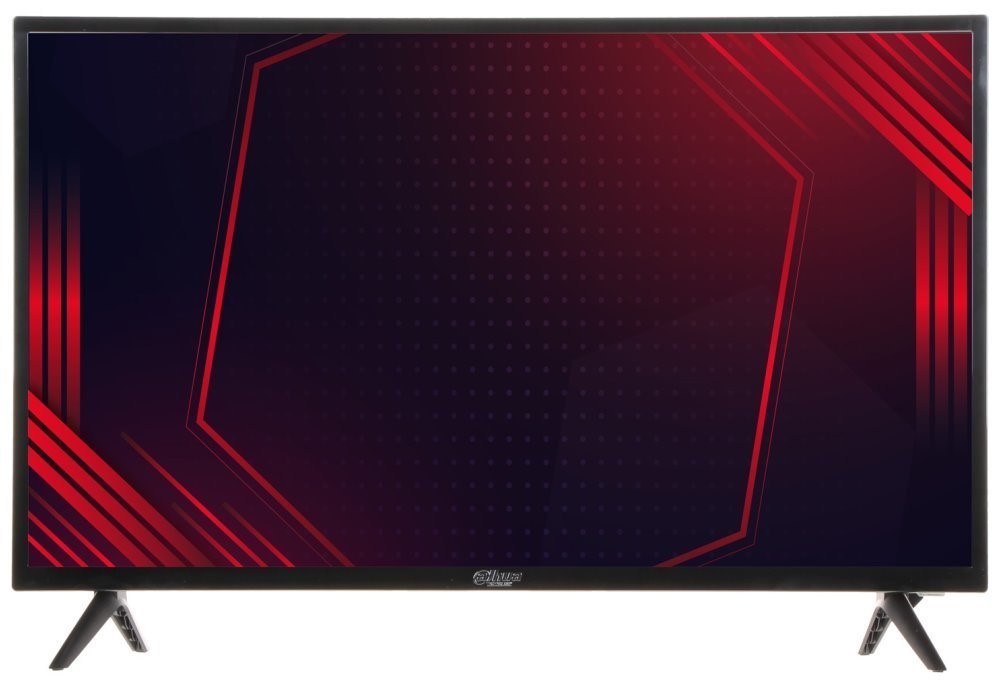

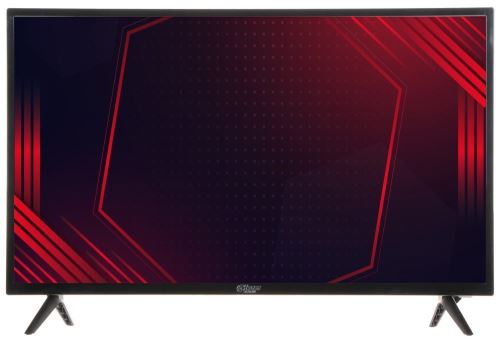

LM32-F200

LCD monitory
Technologie LCD panelu je založena na průchodu světla mezi molekulami tekutých krystalů orientováných elektrickým polem. Světlo nejdříve prochází prvním polarizačním filtrem, který zadržuje polovinu polarizovaného světla a druhou (kolmo polarizovanou) polovinu světla první filtr propuští. Polarizaci druhé poloviny procházejícího světla postupně ovlivňuje (mění nebo zachovává) různě orientovaná vrstva molekul tekutých krystalů. Za vrstvou molekul, kterými druhá polovina světla prochází, je druhý polarizační filtr, který je ale opačně (kolmo) orientovaný vůči prvnímu polarizačnímu filtru. Na druhém polarizačním filtru je druhá polovina světla buď zadržena nebo propuštěna, podle toho, jak byly molekuly tekutého krystalu právě orientovány a pozměnily polarizaci světla. Kdyby mezi prvním a druhým opačně orientovaným polarizačním filtrem tekuté krystaly nebyly, světlo by bylo postupně prvním a potom i druhým filtrem zcela zadrženo. Orientace molekul krystalů (např. do spirály) ovlivňuje polarizaci procházejícího světla, které je podle výsledné polarizace druhým filtrem zadrženo nebo propuštěno. Orientaci molekul tektutého krystalu ovlivňuje elektrické pole vytvářené elektrodami. Tvar a vzájemná poloha elektrod ovlivňuje způsob orientace tekutých krystalů a tudíž polarizaci procházejícího světla. Řez LCD panelu se ve směru světelného zdroje skládá z desky prvního polarizačního filtru, první elektrody, několika vrstev molekul tekutého krystalu, druhé elektrody, a druhého - kolmo orientovaného polarizačního filtru vůči prvnímu filtru (vrchní vrstva je případně opatřena filmem zlepšujícím pozorovací úhly).

Z hlediska napájení elektrod se LCD technologie dělí na pasivní a aktivní. LCD panely se skládají z jednotlivých obrazových bodů („pixelů“). U aktivní technologie jednotlivé pixely reprezentují tenké foliové tranzistory (TFT – „Thin Film Tranzistors“), které jsou složeny ze tří subpixelů se základními RGB barvami (červené, zelené a modré). Bílé podsvícení s filtrováním základních barev vytváří na LCD panelu pomocí TFT technlogie barevný obraz. Výhodami LCD technologie oproti CRT jsou menší rozměry LCD panelu (především hloubka), nízká hmotnost a nižší spotřeba elektrické energie. Mezi sporné vlastnosti mohou patřit parametry jako doba odezvy, jas, kontrast, pozorovací úhly a podání barev.

Porovnávané vlastnosti LCD monitorů:

• poměr stran 4:3, aby nebyl obraz ze CCTV kamer deformován
• poměr stran 16:9 se používá u IP-kamer s HDTV rozlišením (s širokoúhlým zobrazením)
• rozměr LCD panelu [palce]
• obrazové rozlišení (počet pixelů)
• velikost obrazového bodu [mm]
• rozteč obrazových bodů [mm]
• doba odezvy [ms] (prodleva mezi změnou z tmavě šedé a světle šedou barvu)
• jas [cd/m2] (vyzařovaný světelný tok při zobrazení bílé barvy)
• kontrast (poměr intenzity světla černé a bílé barvy)
• barevná škála (barevný gamut)
• horizontální a vertikální pozorovací úhel [°]
• vstupní konektory, RGB, kompozitní videovstup 1V š-š, S-Video a digitální DVI
• smyčkované vstupy
• uživatelské nastavení pomocí OSD menu
• možnost naklopení, naklonění a regulace výšky LCD panelu
• zabudované reproduktory
