XL-VTH1401TR

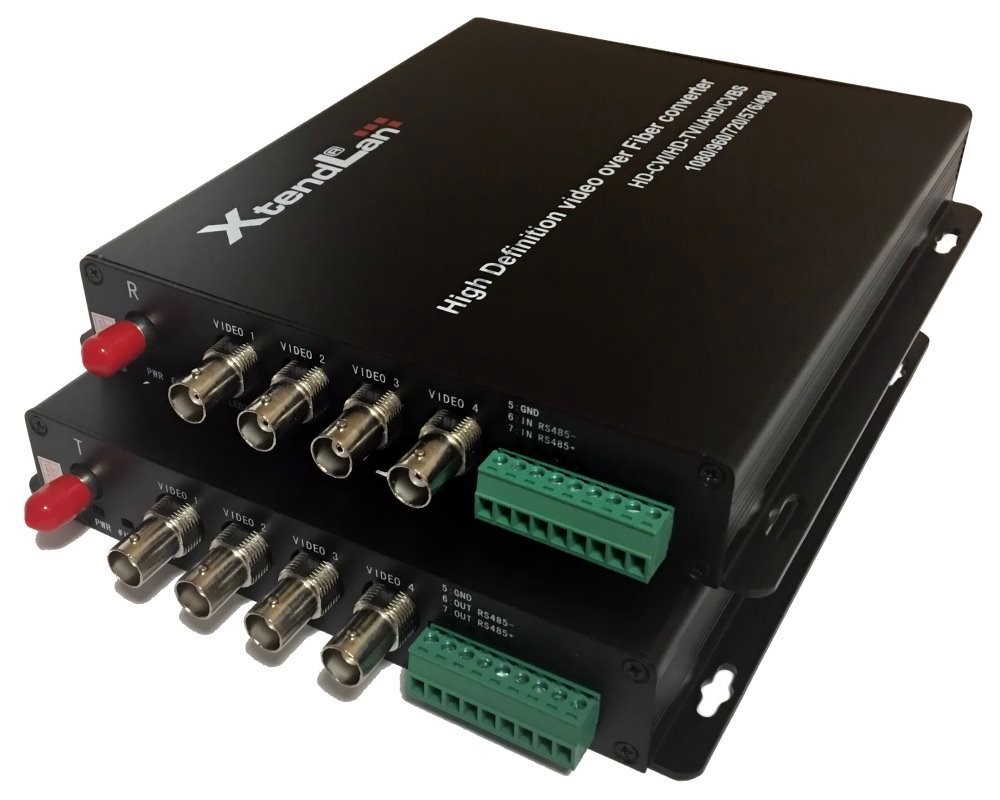

XtendLan XL-VTH1401TR

4kanálový univerzální optický konvertor pro všechny analogové HD a SD systémy. Slouží pro nekompresovaný přenos video signálů po optických trasách.
Přenos po jednom optickém vlákně, single mode i multimode, dosah 20 km na single mode vlákně, 2 km po multimode vlákně, 1x optický konektor SC, WDM 1310/1550 nm, zpětný přenos RS-485, jednosměrný, pár (vysílač + přijímač).

ZÁKLADNÍ SPECIFIKACE

Video kanály:

• 4x video vstup, BNC konektory, 75 Ohm
• HD-CVI 5 Mpx, 4 Mpx, 1080p a 720p kompatibilní
• AHD 5 Mpx, 3 Mpx, 1080p a 720p kompatibilní
• TVI 5 Mpx, 3 Mpx, 1080 a 720p kompatibilní
• CVBS (PAL, NTSC, SECAM) kompatibilní - rozlišení 960h, 720h a nižší (D1, CIF, QCIF atd.)
• Vstupní/výstupní signály videa: 1 V_p-p, 75 Ohm
• Maximalní signál videa: 1,5 V_p-p na vstupu
• Přenášené pásmo: 50 MHz
• Zkreslení zesílením: do 1%
• SNR min.: 70 dB

Datové kanály:

• 1x COM port, pro RS-485, přenášen v opačném směru, šroubová svorkovnice, max. rychlost 115200 Baud

Optický přenos:

• Vlnové délky: 1310/1550 nm
• Digitální komunikační rychlost: 1310 nm 1,25 Gbps
• Výkonová marže: 10 dB
• Dosah: multimode 2 km, single mode 20 km
• Konektor: SC

Ostatní:

• MTBF (střední doba mezi poruchami): 100 000 hodin
• Rozsah pracovních teplot: -40 až +75 °C
• Napájení: DC 5 V, odběr max. 5 W, napájecí adaptér AC 100-240 V / DC 5 V (součást balení)
• Rozměry:175 x 150 x 30 mm (175 x 170 x 30 mm s instal. částí)

Pro přenosy jiných kombinací signálů po optických trasách nás neváhejte kontaktovat. Tento typ zařízení v podobné ceně lze modifikovat i pro souběžný přenos Fast Ethernetu, I/O signálů (poplachové signály, RS-485, RS-232, TTL atd.), telefonní linky (FXO, FXS, hot-line), audio (simplexní, duplexní, stereo) a jiné malé analogové signály po optickém vedení v rozsahu kmitočtů 1 kHz - 50 MHz apod.
