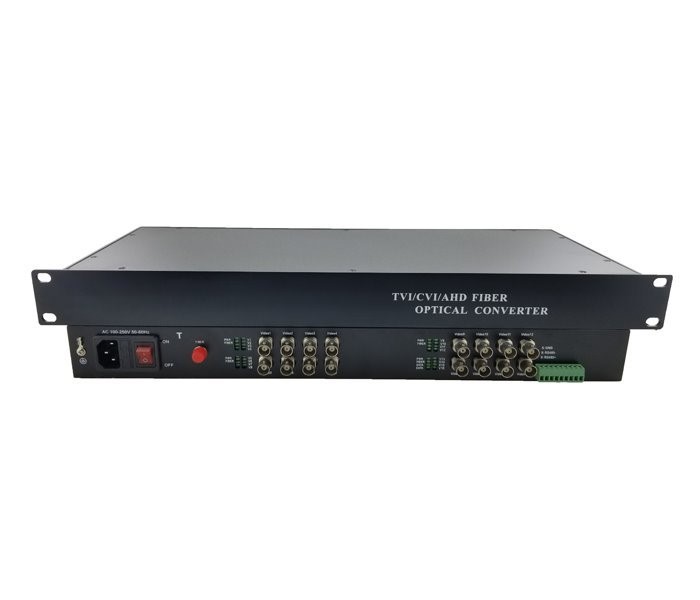

XL-VTD11601TR

16kanálový univerzální optický konvertor pro všechny analogové HD a SD systémy.16x HD-CVI/AHD/TVI/PAL, v jejich rozlišeních 1080p, 720p, CVBS. Přenos po jednom optickém vlákně, single mode i multimode. Zpětný přenos 1x RS-485 jednosměrná, dosah 20 km na single mode vlákně, 2 km po multimode vlákně. ST optický konektor. WDM 1310/1550nm. Možnost montáže na zeď. RS-485 s přepěťovou ochranou. Především pro souběžný přenos obrazu a ovládání kamer. Pár vysílač a přijímač.

Slouží pro nekomprimovaný přenos video signálů po optických trasách.

ZÁKLADNÍ SPECIFIKACE

Specifikace:

• 16x Video vstup, BNC konektory, 75 ohm
• HD-CVI 1080p a 720p kompatibilní
• AHD 1080 a 720p kompatibilní
• TVI 1080 a 720p kompatibilní
• CVBS (PAL, NTSC, SECAM) kompatibilní - rozlišení 960H, 720H a nižší (D1, CIF, QCIF...)
• COM port, pro RS-485, přenášen opačném směru, šroubová svorkovnice, max. rychlost 115200Baud

Video kanály:

• 16 kanálů
• vstupní/výstupní signály 1Vp-p, 75ohm
• max. signál 1,5V p-p na vstupu
• přenášené pásmo 50MHz
• zkreslení zesílením do 1%
• SNR min. 70dB

Optický port:

• využíváno 8 vlnových délek CWDM 1270-1410nm
• digitální komunikační rychlost: 4x 2,5Gbps
• výkonová marže : 10dB
• dosahy : 10dB
  multimode: 2km
  single mode: 20km
• konektor ST

Pracovní parametry:

• rozsah pracovních teplot -40st.C až +75 st.C
• napájení 5V DC, odběr max. 5W, napájecí adaptér 90~240V AC/ 5V DC je součástí
• ochrana proti zkratu
• rozměr 175x150(170 s instal. částí)x45mm
• MTBF 100 000 hodin

Pro přenosy jiných kombinací signálů po optických trasách nás neváhejte kontaktovat - tento typ zařízení v podobné ceně lze modifikovat i pro souběžný přenos Fast Ethernetu, I/O signály (poplachové signály, RS485, RS232, TTL...), telefonní linky (FXO, FXS, hot-line), audio (simplexní, duplexní, stereo) a jiné malé analogové signály po optickém vedení v rozsahu kmitočtů 1kHz~50MHz apod.
