xl-RG59B+2P1-PE

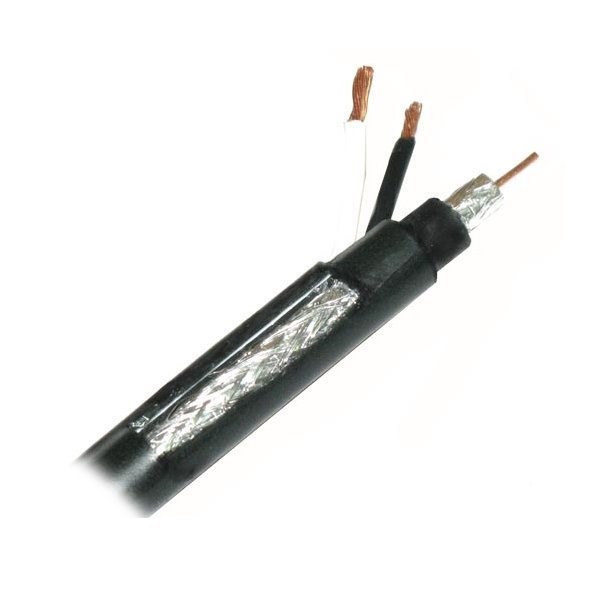

Kombinovaný koaxiální kabel XL-RG 59B (75 Ohm) s párem vodičů 2 x 1 mm2. Určeno pro souběh přívodu napájení a koaxiálního vedení. Balení 200 m. Cena za metr, +10 % při odběru metráže. Barva černá. Kabely pro distribuci signálu vysokého kmitočtu. Jde o kabel s pěnovým a měděným jádrem. Při jeho aplikaci se používají standardní konektory pro průřez RG-59. Balení 200 m.
ZÁKLADNÍ SPECIFIKACE
Mechanické parametry:
Kabel koaxiální: RG-59
Celkový průměr vnějšího pláště: 9,8 mm, černý
Vnitřní vodič: Cu, průměr 0,81 mm
Dielektrikum: pěnové, PE
Průměr dielektrika: 4 mm
Stínění: Al fólie, Al opletení, >60 %
Průměr stínění: 4,7 mm
Vnější izolace: PE
Průměr vnější izolace: 6,1 mm
Kabel napájecí: 2 x 1 mm2
Vodič: Cu; 32 x 0,2 mm lanko
Vnější izolace napájecího kabelu: PVC
Průměr vnější izolace napájecího kabelu: 2,5 mm
Elektrické parametry:
Pro část RG-59:
Stejnosměrný odpor:
Impedance: 75 ohm
Kapacitance: 52 pF/m
Činitel zkrácení: 0,82
Frekvenční parametry:
| Frekvence (MHz) | 5 |
55 |
211 |
270 |
300 |
330 |
400 |
450 |
550 |
750 |
870 |
1000 |
1450 |
1750 |
2150 |
| Útlum (dB/m) | 0,02 |
0,05 |
0,11 |
0,12 |
0,13 |
0,14 |
0,15 |
0,16 |
0,18 |
0,21 |
0,23 |
0,25 |
0,3 |
0,34 |
0,38 |
| Výrobce | XTENDLAN |
