RLH1000-SP

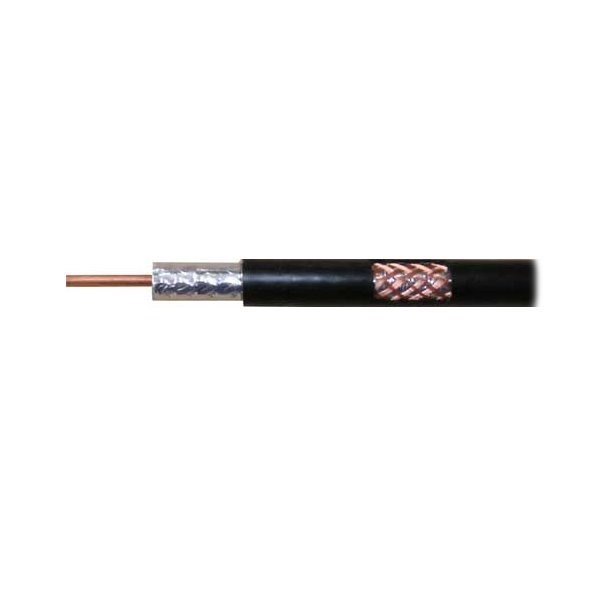

Koaxiální kabel XL-RLH 1000, 50 Ohm, pěnové dielektrikum. Útlum 0,218 dB/m na 2,5 GHz, 0,34 dB/m na 5 GHz. Cena za metr, +10 % při odběru metráže. Kabely pro aplikace velmi vysokého kmitočtu. Jde o kabel s pěnovým dielektrikem. Při jeho aplikaci je třeba použít konektory vyrobené pro specifický průměr vnitřního vodiče.
ZÁKLADNÍ SPECIFIKACE
Mechanické parametry:
Vnitřní vodič, průměr: Cu; 2,7 mm
Dielektrikum: pěnové-PE
Průměr dielektrika: 7,8 mm
Stínění: Al fólie, Cu opletení, >85 %
Průměr stínění: 8,5 mm
Vnější izolace: PE, UV odolný
Průměr vnější izolace: 10,3 mm
Nejmenší dovolený poloměr: 35 mm
Hmotnost: 159 g/m
Elektrické parametry:
Stejnosměrný odpor:
- do 3 ohm/km vnitřní vodič
- do 5 ohm/km stínění
Kapacitance: 81 pF/m
Činitel zkrácení: 0,81
Koeficient odstínění: >90 dB
Frekvenční parametry:
| Frekvence (MHz) | 100 |
200 |
400 |
600 |
800 |
1000 |
2000 |
2500 |
3000 |
4000 |
5000 |
6000 |
| Útlum (dB/m) | 0,031 |
0,047 |
0,070 |
0,089 |
0,108 |
0,124 |
0,193 |
0,218 |
0,250 |
0,289 |
0,341 |
0,381 |
