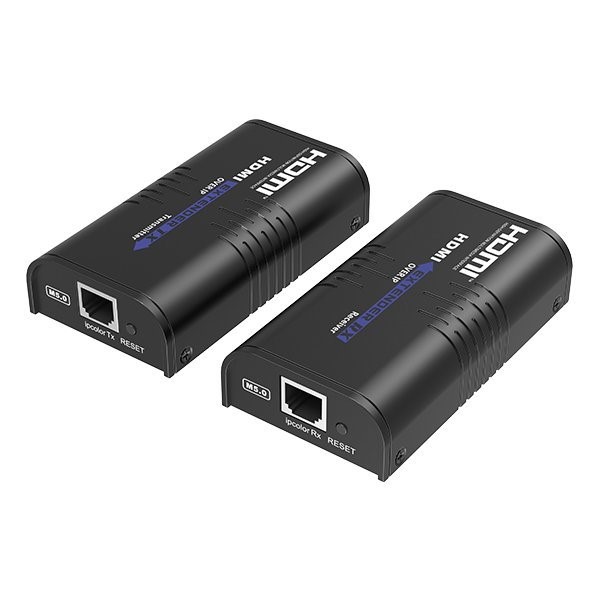

HDMI over IP Extender – vysílač (Tx)

Vysílací jednotka (Tx) systému HDMI over IP Extender slouží k přenosu obrazového a zvukového signálu HDMI přes síťovou infrastrukturu na vzdálenost až 120 metrů.

Zařízení je postaveno na technologii ipcolor STREAM™, která zajišťuje vysoké rozlišení a nízkou latenci přenosu. Vysílač přijímá signál ze zdrojového zařízení (PC, DVD, NVR apod.) prostřednictvím vstupu HDMI a odesílá jej přes port RJ45 do sítě. Maximální přenosová rychlost dosahuje 4,96 Gb/s, přičemž přenosová latence se pohybuje v rozmezí 80–130 ms.

Vysílač podporuje topologie 1:1, 1:N, N:1 i N:N prostřednictvím gigabitového IGMP přepínače a umožňuje zapojení až 256 vysílačů a 256 přijímačů v jedné síti. Přepínání zdrojových signálů je možné vzdáleně ovládat prostřednictvím mobilní aplikace iMMS. Zařízení je vybaveno ochranou proti přepětí, blesku a elektrostatickému výboji (ESD) a podporuje nepřetržitý provoz 24/7.

Technologie ipcolor STREAM™ zajišťuje vysoké rozlišení a nízkou latenci přenosu HDMI signálu přes IP síť.
Podpora rozlišení až 1920 × 1200 px při 60 Hz, zpětně kompatibilní s nižšími rozlišeními a obnovovacími frekvencemi.
Přenos signálu přes kabely CAT5e/6 nebo vyšší kategorie; kabel CAT6 umožňuje dosah až 120 m.
Podpora topologií 1:1, 1:N, N:1 a N:N s kapacitou až 256 vysílačů a 256 přijímačů v jedné síti.
Vzdálené přepínání zdrojů a správa matice prostřednictvím aplikace iMMS (iOS/Android).
Ochrana proti přepětí, blesku a elektrostatickému výboji ESD dle normy IEC61000-4-2 (kontaktní výboj ±4 kV, vzdušný výboj ±8 kV).
Podpora standardů HDMI 1.3 a HDCP 1.4; zvukový výstup LPCM 2.0.
Nízká spotřeba energie – příkon vysílače ≤ 3,5 W při napájení DC 5 V/1 A.
Hliníkový horní kryt a železný spodní kryt zajišťují odolnou konstrukci pro stabilní provoz 24/7.

Zapojení a síťové požadavky
Vysílač se připojuje ke zdrojovému zařízení kabelem HDMI (doporučená délka ≤ 5 m) a k síti kabelem CAT5e/6 nebo vyšší kategorie dle standardu IEEE-568B. Pro topologie s více zařízeními je vyžadován gigabitový IGMP přepínač (1000 Mb/s); kombinace 100Mb/s a gigabitových přepínačů při kaskádovém zapojení není doporučena. Pro vzdálené ovládání prostřednictvím aplikace iMMS musí být vysílač ve stejné síti jako řídící router.

Obsah balení
Vysílač (Tx) × 1, přijímač (Rx) × 1, napájecí adaptér DC 5V/1A × 2, uživatelská příručka × 1.

ZÁKLADNÍ SPECIFIKACE

Video vstup: 1× HDMI (HDMI 1.3, HDCP 1.4)
Síťový výstup: 1× RJ45
Maximální délka HDMI kabelu: ≤ 5 m
Maximální přenosová rychlost: 4,96 Gb/s
Podporovaná rozlišení: 1080P@24/25/30/50/60Hz, 720P@50/60Hz, 576P@60Hz, 480P@60Hz, 1920 × 1200, 1680 × 1050, 1600 × 900, 1280 × 1024, 1280 × 960, 1280 × 720, 1024 × 768, 800 × 600
Zvukový formát: LPCM 2.0
Přenosová latence: 80–130 ms
Přenosová vzdálenost: CAT5 80 m / CAT5E 100 m / CAT6 120 m
Typy zapojení: 1:1, 1:N, N:1, N:N, kaskádové přepínače
Počet vstupů/výstupů: až 256 vysílačů / až 256 přijímačů
Napájení: DC 5 V/1 A
Příkon: ≤ 3,5 W
Pracovní teplota: -20 až +60 °C
Skladovací teplota: -30 až +70 °C
Vlhkost: 0–90 % RH (bez kondenzace)
Ochrana: ESD (IEC61000-4-2), přepěťová ochrana, ochrana proti blesku
Konstrukce: hliníkový horní kryt, železný spodní kryt
Barva: černá
Rozměry: 110,0 × 58,0 × 26,0 mm
Hmotnost: 160 g

EHDMIC11-TRv2
