VTO4103F-I1

Modulární 2drátová videovrátnická stanice pro bytové domy s pokročilými funkcemi přístupu.

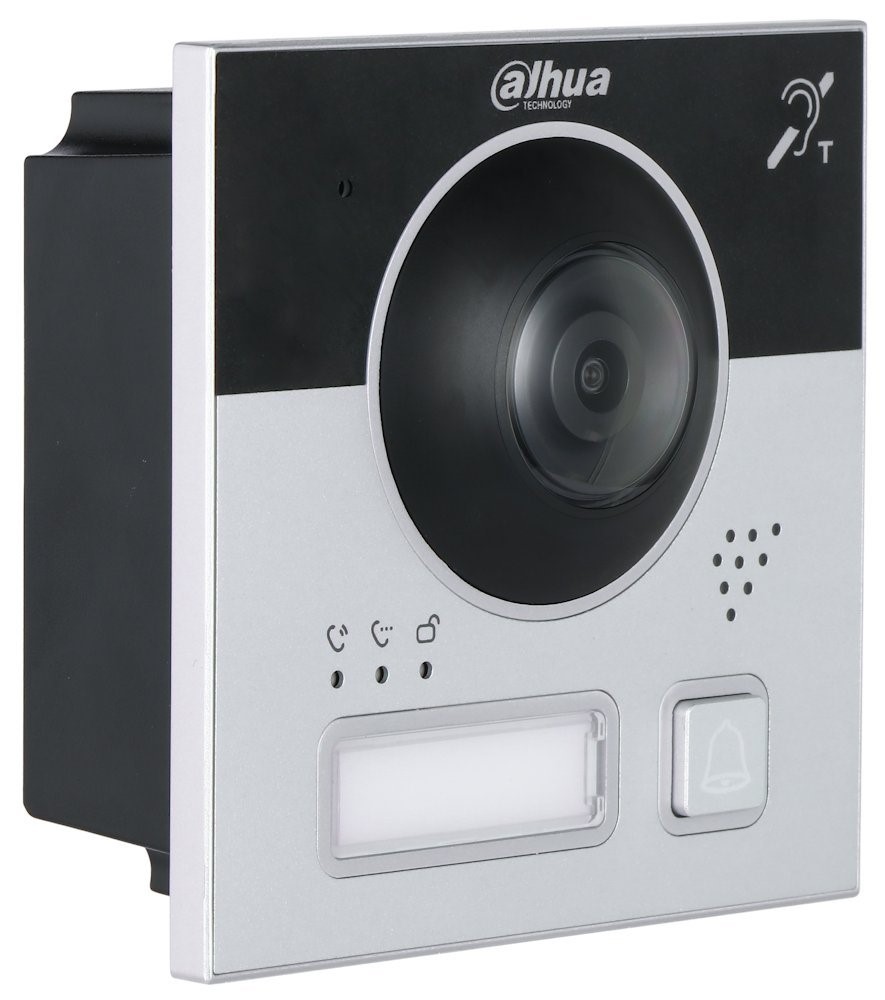

Představujeme kompaktní kamerový modul vrátnického systému s 2Mpx CMOS snímačem a mimořádně širokým zorným úhlem 168,6° horizontálně, který zajišťuje přehled o celém prostoru před vchodem. Zařízení využívá analogovou 2drátovou komunikaci, což výrazně zjednodušuje instalaci a snižuje náklady na kabeláž.

Stanice nabízí pět různých metod odemykání – IC kartu, ID kartu, heslo, otisk prstu a vzdálené odemykání přes vnitřní jednotku. Pro využití prvních čtyř metod je nutné k hlavnímu modulu připojit příslušný sub-modul. Díky modulární konstrukci lze systém flexibilně rozšiřovat podle konkrétních potřeb objektu.

Pokročilé funkce a konektivita
Zařízení disponuje portem RS-485 pro připojení dalších zařízení, jedním alarmovým výstupem, výstupem pro napájení externích zařízení (12 V, 1 A) a vstupy pro tlačítko výstupu a detekci stavu dveří. Integrovaný je také výstup pro ovládání zámku. Stanice podporuje funkci zanechání videa při nepřítomnosti, přičemž pro tuto funkci je nutná SD karta vložená do vnitřní jednotky VTH.

Modulární systém
K základnímu kamerovému modulu lze připojovat různé sub-moduly podle potřeb objektu – tlačítkové moduly (1, 2 nebo 5 tlačítek), indikační modul, klávesnicový modul, modul čtečky otisku prstu, moduly pro čtení IC nebo ID karet, informační modul nebo prázdný modul pro budoucí rozšíření. Všechny moduly jsou dostupné v provedení stříbrném i černém.

Instalace a příslušenství
Pro montáž jsou k dispozici povrchové montážní kryty pro 1 až 6 modulů (včetně variant s vertikální tyčí pro vedení kabelů) a zapuštěné montážní boxy pro 1 až 3 moduly. Čelní panely jsou dostupné samostatně v provedení stříbrném i černém. Montážní boxy jsou vyráběny z kovu i plastu.

ZÁKLADNÍ SPECIFIKACE

Procesor: embedded procesor
Operační systém: embedded Linux
Kamera: 1/2.9" 2 Mpx CMOS
Zorný úhel: H: 168,6°; V: 87,1°; D: 176,7°
Rozlišení videa: PAL 960 × 576 px (25 fps), NTSC 960 × 480 px (30 fps)
WDR: 120 dB
Komunikace: analogová 2drátová
Metody odemykání: IC karta, ID karta, heslo, otisk prstu, vzdálené odemykání
Audio: 1kanálový vstup, vestavěný reproduktor, obousměrná komunikace (half-duplex)
Porty: RS-485, alarmový výstup, napájecí výstup 12 V/1 A, vstup pro tlačítko výstupu, detekce stavu dveří
Napájení: 2drátový kontroler
Příkon: ≤4 W (standby), ≤12 W (provoz)
Rozměry: 100,0 × 100,0 × 49,9 mm
Hmotnost: 0,41 kg
Krytí: IP65
Provozní teplota: -40 až +60 °C
Provozní vlhkost: 10–90 %
Certifikace: CE

Kompletní výpis volitelných součástí pro dveřní stanici DHI-VTO4103F:

DHI-VTO4103F-I1 - základní kamerový modul s indukční smyčkou
DHI-VTO4103F-MB1 - modul s 1 tlačítkem
DHI-VTO4103FB-MB1 - modul s 1 tlačítkem, černý
DHI-VTO4103F-MB2 - modul se 2 tlačítky
DHI-VTO4103FB-MB2 - modul se 2 tlačítky, černý
DHI-VTO4103F-MB5 - modul s 5 tlačítky
DHI-VTO4103FB-MB5 - modul s 5 tlačítky, černý
DHI-VTO4103F-ML - indikační modul
DHI-VTO4103FB-ML - indikační modul, černý
DHI-VTO4103F-MK - klávesnicový modul
DHI-VTO4103FB-MK - klávesnicový modul, černý
DHI-VTO4103F-MF - modul čtečky otisků prstů
DHI-VTO4103FB-MF - modul čtečky otisků prstů, černý
DHI-VTO4103F-MR - čtečka RFID karet (IC - 13,56 MHz)
DHI-VTO4103FB-MR - čtečka RFID karet (IC - 13,56 MHz), černá
DHI-VTO4103F-MR1 - čtečka RFID karet (ID - 125 kHz)
DHI-VTO4103FB-MR1 - čtečka RFID karet (ID - 125 kHz), černá
DHI-VTO4103F-MI - informační modul
DHI-VTO4103FB-MI - informační modul, černý
DHI-VTO4103F-MN - záslepka
DHI-VTO4103FB-MN - záslepka, černá
VTM75 - povrchový kryt pro 1 modul se stříškou
VTM76 - povrchový kryt pro 1 modul se stříškou, černý
VTM52R2 - povrchový kryt pro 2 moduly se stříškou
VTM26R2 - povrchový kryt pro 2 moduly se stříškou, černý
VTM53R3 - povrchový kryt pro 3 moduly se stříškou
VTM27R3 - povrchový kryt pro 3 moduly se stříškou, černý
VTM54R4 - povrchový kryt pro 2×2 moduly se stříškou
VTM28R4 - povrchový kryt pro 2×2 moduly se stříškou, černý
VTM56R6 - povrchový kryt pro 2×3 moduly se stříškou
VTM29R6 - povrchový kryt pro 2×3 moduly se stříškou, černý
VTM51R2 - box pro 2 moduly se stojanem pro vedení kabelů
VTM30R2 - box pro 2 moduly se stojanem pro vedení kabelů, černý
VTM61R2 - box pro 2 moduly s prodlouženým stojanem
VTM79 - zápustná krabice pro 1 modul
VTM127 - zápustná krabice pro 2 moduly
VTM128 - zápustná krabice pro 3 moduly
VTM156 - zápustná krabice pro 1 modul, plastová
VTM157 - zápustná krabice pro 2 moduly, plastová
VTM158 - zápustná krabice pro 3 moduly, plastová
VTM77 - čelní panel pro 1 modul
VTM78 - čelní panel pro 1 modul, černý
VTM125 - čelní panel pro 2 moduly
VTM25P2 - čelní panel pro 2 moduly, černý
VTM126 - čelní panel pro 3 moduly
VTM24P3 - čelní panel pro 3 moduly, černý
