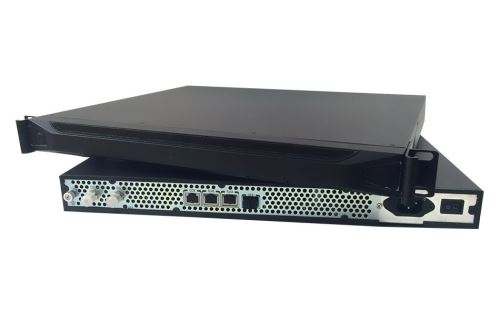

XL-DSM81

MiniCMTS je centrálním prvkem pro realizaci sítě kabelových modemů standardu DOCSIS 3.0.

MiniCMTS je vhodný k použití všude, kde existují koaxiální rozvody. Ideální je zvláště pro zakončení datových sítí, kde je jejich úprava pro standardní LAN rozvody nákladná. Typicky jsou zajímavé pro hotely a obytné domy, kde existuje nějaký rozvod společného příjmu TV a SAT.
Užití miniCMTS nahrává nízká cena koncových modemů/routerů, obrovská rozšířenost standardu DOCSIS 3.0 a jeho zaručená zpětná kompatibilita i vůči nastupujícím dalším verzím DOCSIS. Standard koexistuje s příjmem DVB-T/T2 a DVB-S/S2 na společném rozvodu.

Klíčové vlastnosti:

• DOCSIS 3.0

• 16x dopředných směrů (download), 800 Mb/s

• 4x zpětný směr (upload), 160 Mb/s

• až 511 připojených modemů

• plně kompatibilní s modemy DOCSIS 2.0 a 3.0

• web management, SSH, SNMP v1/v2/v3

• podporuje EuroDOCSIS (šířka kanálu 8 MHz)

• vestavěné DHCP, TFTP

• podporuje DHCP Relay option82, option60

• podpora QoS

• podpora VLAN 802.1Q


Specifikace dopředného směru (download):

• 16 kanálů, úhrnná rychlost 800 Mbps

• modulace QAM dle Annex A (EuroDOCSIS), B, C, podporováno 256QAM (51 Mbps), 64QAM (36 Mbps)

• kmitočtový rozsah 87 MHz až 1000 MHz

• šířka kanálu volitelná 6 nebo 8 MHz

• výstupní úroveň 50 dBmV (při 8 kanálech) resp. 45 dBmV (při 16 kanálech), výkon nastavitelný s krokem 0,5 dB

• MER 42 dB

• šum méně než -20 dBm

• 1x konektor F, 75 Ohm


Specifikace zpětného směru (upload):

• počet kanálů 4, úhrnná rychlost 160 Mbps

• modulace QFSK, 16QAM, 64QAM (40 Mbps)

• kmitočtový rozsah 5 MHz až 65 MHz

• vstupní úrovně -13 dBmV až 23 dBmV

• 1x konektor F, 75 Ohm

Datová rozhraní:

• 2x Gigabitové datové rozhraní, RJ-45 1000Base-TX a SFP port (nezávislé porty)

• 100 Mbps rozhraní pro management RJ-45 (10/100Base-TX)

• RS-232 port (konektor RJ-45) pro konzolový management


Odlišnosti miniCMTS vůči větším modelům:
Model nemá centralizované 60 V napájení po koaxiálním rozvodu, pokud jej používáte nutné zavést externě.
Při užití vestavěného DHCP je počet připojitelných routerů max. 300.
Model nemá vestavěnou ONU jednotku pro GEPON/EPON nebo GPON.
Kmitočty pro sestupný směr mohou být navoleny libovolně, tj. nemusí jít pásma po sobě, některá mohou být přeskočena. Ale nelze je navolit v rozsahu větším (rozdíl nejvyššího a nejnižšího kmitočtu) než 192 MHz.

ZÁKLADNÍ SPECIFIKACE

Počet kanálů: 16 (download, 800 Mb/s), 4 (upload, 160 Mb/s)
Rozhraní: 2x RJ-45, 1x SFP, 2x F konektor, 1x RS-232 (RJ-45)
Rozměry: 483 x 410 x 43 mm, výška 1U, šířka 19", hloubka 410 mm
Napájení: AC 230 V (50 Hz), příkon do 35 W
