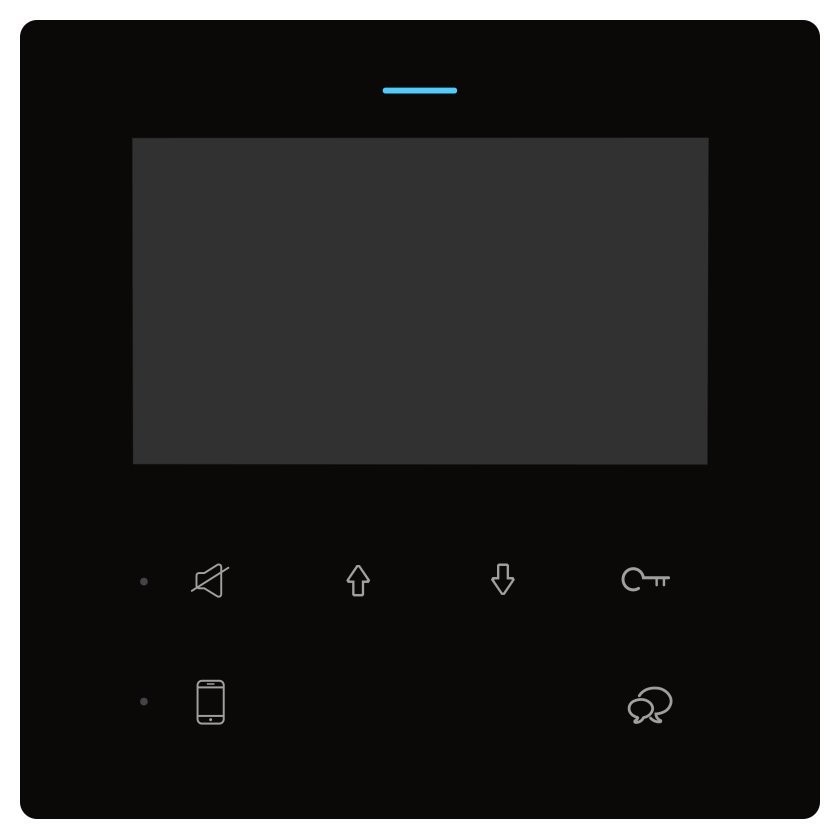

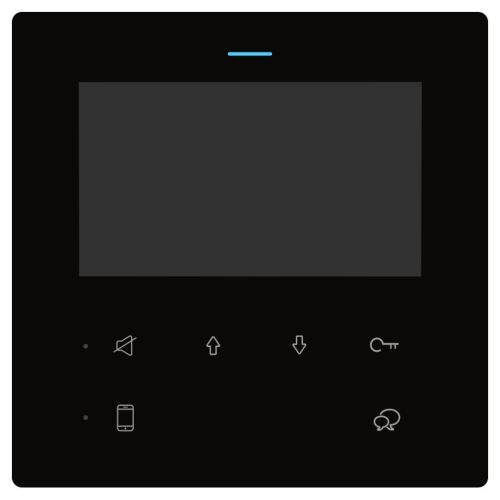

DPM-D244F-B
Komfortní barevný TFT 4,3" bytový monitor určen pro 2drátový domovní systém. Nabízí české rozhraní a možnost připojení telefonních a RLC modulů. Podpora interkomu a ovládání druhého zámku. Vstup pro zvonek před bytem. Max. 32 bytů na jednom páru vodičů, max. 4 monitory v jednom bytě. Monitor automaticky zhasne, pokud do 40 sekund nikdo hovor nepřijme. Nastavení adresy monitoru v jeho menu nebo pomocí volání z dveřní stanice.
Upozornění: Nepodporuje přesměrování na mobilní aplikaci VDP-Connect.
ZÁKLADNÍ SPECIFIKACE
Displej: barevný 4,3", TFT, 480 × 272Vnitřní paměť: ne
Slot na microSD: ne
Podpora DPA-D2-IPGv3: ne (IPGv3 slouží pro přepojení hovoru na SIP aplikaci v telefonu nebo IP telefon, přidá monitoru paměť na fotky navštěvníků nebo lze připojit monitor do dalšího segmentu přes LAN síť)
Podpora nastavení:
Napájení: poskytováno z domovní sběrnice, 28 V; odběr 7 mA v klidu, při komunikaci 196 mA
Ovládání zámku: zámek se ovládá prostřednictvím kontaktů dveřní stanice, není napájeno z bytového monitoru (viz. zvolená dveřní stanice)
Instalace:
- Odnímatelný kovový rám, připevnění vruty na stěnu
- Monitor se připojí na dvoudrátovou domovní sběrnici pomocí šroubových svorek (2polová svorkovnice), možnost zapojit odbočkově nebo průběžně
- Obvykle se k monitoru rovněž připojí i bytový zvonek (2polový vývod)
- DIP přepínači nastavíte požadované ID (0-31)
- Výstup na externí zvukové zařízení pro zvonění 12 V / 100 mA max.
Interkom mezi byty
- Monitor má jmenný seznam, je možné zvolit účastníka
Interkom mezi monitory v jednom bytě
- Max. 4 monitory v bytě se stejným ID, připojují se na stejnou 2drátovou sběrnici
- Každý monitor má vlastní (slave ID) číslo v rozsahu 0-3, možná identifikace lokálního interkomu
Interkom na recepci
- Jeden z monitorů může být nastaven jako recepce (guard), jeho volba se ve jmenném listu objevuje na zvláštním místě, jinak shodné jako volání interkomem mezi byty
Příručka pro 2-drátové systémy (cz)
- obsahuje úvod do problematiky a řešení většiny problémů, čtěte prosím pozorně a vytiskněte si před instalací
Komplexní manuál pro 2-drátové systémy
Ostatní download
| Výrobce | XTENDLAN |
