DPM-D2D11W

XtendLan DPM-D2D11W

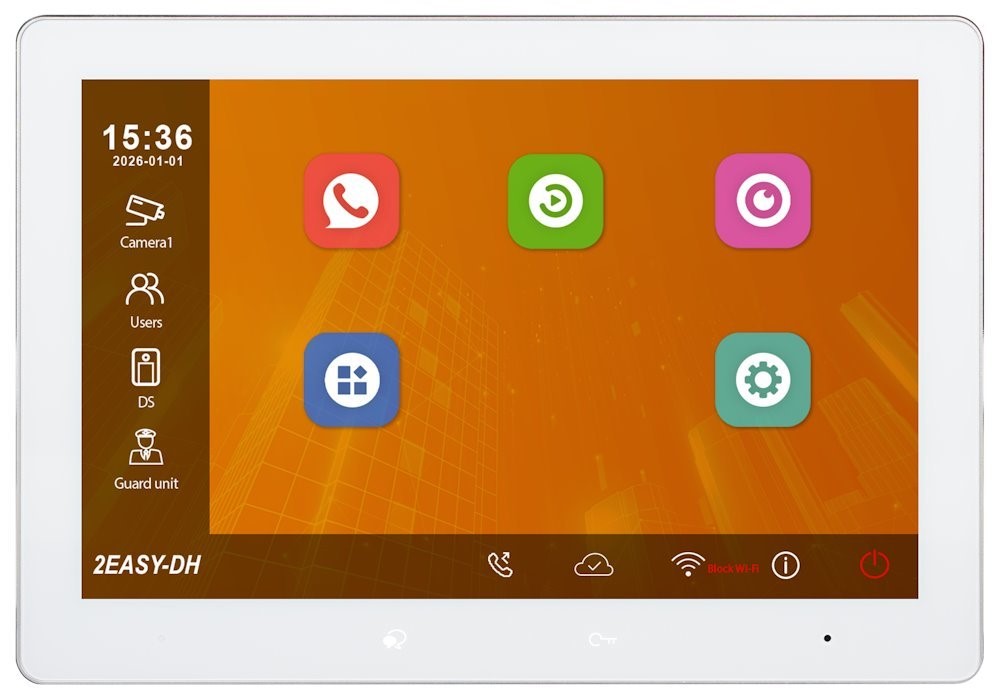

Komfortní barevný TFT 10" bytový monitor s dotykovou obrazovkou, rozlišení 1280 × 800, interkom, paměť (slot pro microSD kartu), podpora ONVIF kamery, napájení DC 20–28 V (ze sběrnice).
Je určen pro 2-drátový digitální domovní systém, podpora Wi-Fi pro připojení na mobilní aplikaci VDP Connect (Android/iOS).

Oproti staršímu analogovému 2-drátovému systému videovrátných nabízí tento digitální řadu výhod:

• Plně digitální systém, který netrpí na různá rušení.
• Lepší funkčnost i na starší nekroucené kabeláži. Přesto je ale kroucená dvoulinka doporučená.
• Výrazně lepší obraz z dveřní stanice, a to nejen díky vyššímu rozlišení, ale i Starlight čipu v kameře.
• Díky Wi-Fi rozhraní monitoru nebo doplňkového modulu DPA-D2D-LAN snadná integrace jakékoliv IP kamery s podporou ONVIF (tedy jakákoliv Dahua, Hikvision, VIGI apod. kamera)
• Plně duplexní komunikace (starší analog je pouze half-duplex) a to rovnou 4 kanály naráz.

KAPACITA A ROZŠÍŘENÍ

• Maximálně 8 dveřních stanic v jednom systému a mohou být kdekoliv, např. tedy i v patře před bytem.
• Maximálně 64 monitorů v jednom systému. Systém do 16 monitorů nepotřebuje žádný rozšiřující modul. Pro systém s 17 až 32 monitory je třeba modul DPA-D2D-SW4, který přidá podporu dalších 16 monitorů. Pro systém s 33 až 64 monitory je třeba 1x DPA-D2-SW4 a 2x LAN modul DPA-D2D-LAN (schéma zapojení v popisu).
• ONVIF kameru lze připojit přes Wi-Fi rozhraní monitoru, případně přes DPA-D2D-LAN modul, který připojí digitální systém videovrátných do LAN sítě.
• Pro každých 16 monitorů je třeba napájecí zdroj DPA-D2D-PC7D. V případě malých systémů do 8mi monitorů s Wi-Fi (nebo 12ti monitorů bez Wi-Fi) monitorů lze i použít slabší zdroj DPA-D2-PC9.
• K dveřní stanici lze připojit 1 zámek vč. napájení do 300mA, druhý zámek lze připojit přes modul DPA-D2D-RL1.
• Rozbočovače (distributory) DPA-D2D-BC4 nejsou nutné, ale doporučené. Pokud rozbočovače použijete, je systém chráněn proti nechtěnému zkratu či přetížení.
• Pro páteřní vedení doporučujeme kvalitní kroucenou dvoulinku 1,5 mm. Lze ji použít i pro odbočky k monitorům, ale díky větší tloušťce při vícenásobném ohnutí se má tendenci zlomit u konektorů, proto zde je zde lepší tloušťka 1 mm nebo třeba CAT5 či CAT6 kabel. Lze využít i starší kabel ve zdi, např. SYKFY.

VLASTNOSTI

• Skleněný povrch
• Podsvícené tlačítko hovoru/odemknutí
• Připojení Wi-Fi
• 1280 × 800 IPS 10" plně dotykový displej
• Monitorování IP ONVIF kamer

ZÁKLADNÍ SPECIFIKACE

Displej: 10" dotykový LCD, rozlišení 1280 × 800
Paměť: ano, slot pro microSD kartu (max 512 GB)
Rozhraní: Wi-Fi, micro USB, 2drátový konektor
Napájení: DC 20–28 V (ze sběrnice)
Max. vzdálenost zapojení: 100 m
Spotřeba: pracovní 4 W, pohotovostní režim 1,5 W
Pracovní teplota: -10 až +50 °C
Rozměry: 252 × 176 × 17 mm
