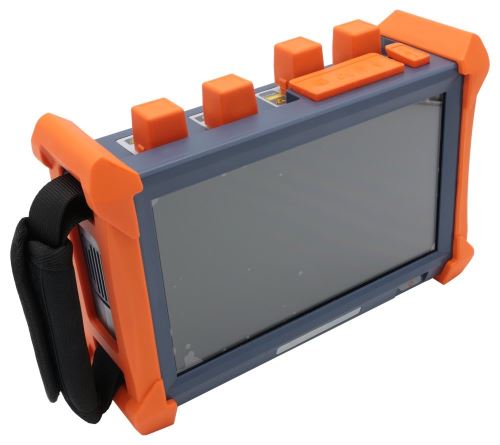

OTDRPD-40MS

Ruční reflektometr OTDR pro vlnové délky 850, 1300, 1310, 1550 nm. Single i multimode mode. Velký dynamický rozsah na všech vlnových délkách 23/36/38/36 dB. Dosah měření až 240 km pro SM, 40 km pro MM.
Měří OTDR, je zdrojem světla pro měření (Laser Source) a měří světelný výkon (Power Meter). Obsahuje viditelný zdroj světla pro vizuální detekci závad (VFL).
Barevný 7" LCD, 2x USB + LAN pro spojení s aplikací na PC. Li-Ion baterie (10hod), provozní teplota -20 až 50 °C.

Přístroj je určen pro diagnostiku FTTx a PON sítí s velkými rozsahy. Velký barevný displej a USB či LAN rozhraní pak slouží pro spojení se software pro analýzu v PC.

Poznámka:
Součástí balení není předřadné vlákno (zajišťuje prodloužení segmentu při měření tak aby se eliminovala mrtvá zóna při měření).
Předřadné vlákno/kabel objednejte v délce a typu konektorů dle potřeby. Při maximální vlnové délce 20000 ns (měření do 240 km) je mrtvá zóna cca 3 km. Ale již při vlnové délce 2500 ns (měření cca do 100 km) je mrtvá zóna pouze 375 m. Na většinu měření tedy stačí bez problémů předřadné vlákno do 500 m.

Na baterie je poskytována záruka 6 měsíců. Baterie je spotřební materiál s omezenou životností.

ZÁKLADNÍ SPECIFIKACE

Vlastnosti měření:

Zdroj světla: laserová dioda, Class I
Výstupní konektor: FC/PC (SC/ST)
Vlnové délky: 850, 1300, 1310, 1550 nm, +/-20 nm
Dynamický rozsah: 23/36/38/36 dB
Identifikační mrtvá zóna: 1,5 m
Útlumová mrtvá zóna: 8-10 m
Přesnost měření vzdálenosti: +/- 1 m + 0,005 % * délka trasy + vzorkovací frekvence přepočítaná na vzdálenost
Přesnost měření útlumu: +/- 5 %, +/-0,25 dB max.
Přesnost měření odrazu: +/- 4 dB
Volitelný rozsah měření: 0,1 - 80 km pro 1310 nm; 0,3 - 240 km pro 1490 a 1150 nm
Volitelná šířka pulzu SM-single mode: 5 ns, 10 ns, 30 ns, 100 ns, 300 ns, 1 µs, 2,5 µs, 10 µs, 20 µs
Volitelná šířka pulzu MM-multimode: 5 ns, 10 ns, 30 ns, 1 µs, 2,5 µs
Volitelná doba průměrování: 15 s - 3 min
Zdroj viditelného světla: 650 nm, -3 dBm, viditelné pro sítě do 5 km

Specifikace zdroje světla:

Vlnové délky: stejné jako OTDR
Výstupní výkon: > -7 dBm

Specifikace měření výkonu:

Detektor: InGaAs
Vlnové délky: 850, 1300, 1310, 1490, 1550, 1625, 1650 nm
Rozsah měření: -70 až 6 dBm, pro 850 nm -60 až 6 dBm
Rozlišení: 0,01 dB
Přesnost: +/- 5 % +/-0,01 nW

Fyzické vlastnosti:

Kapacita paměti: pro 300 měření
Baterie: Li-Ion, kapacita pro až 10 hodin měření v terénu
Rozměry: 290 x 175 x 75 mm
Hmotnost: 2,1 kg
Provozní teplota: -20 až 50 °C
